Tem 18 2022
İskele Kelepçeleri İmalatı ve Fiyatları

İnşaat şantiyelerinde çalışan personelin yüksek katlara inşaat dışından güvenli olarak çalışmaları için iskele kurulmaktadır. İskeleler çelik ya da benzeri malzemelerden üretilen boruların birbirine sağlam ve güvenli bir şekilde bağlanması ile kurulmaktadır. İskelelerin kurulmasında iskele boruları kullanılmaktadır. Bu borulardan oluşan iskele ayaklarının inşaat cephesine sabitlenmesi için iskele kelepçeleri kullanılmaktadır. Aynı zamanda tij demiri amaçlı da kullanılmaktadır. Tijli kelepçe modelleri de mevcuttur.

İskele Kelepçe İmalatı

Farklı iskele türleri için farklı mekanizmalı iskele kelepçeleri imalatı yapılmaktadır. Bu kelepçeler özellikle inşaat sektöründeki riskleri minimuma, güvenliği ise üst seviyeye çıkarmaktadır. İskele kelepçeleri ile güvenli ve dayanıklı iskeleler kurulmaktadır. İskele kelepçelerini oluşturan parçalar 12 mm tij demiri ve 4 mm sacdır. Sürekli kullanılan elektro galvanizle kaplı iskele kelepçeleri mevcuttur.

İskele kelepçeleri ile güvenli ve dayanıklı iskeleler kurulabilmektedir. İskele bağlantı elemanlarıyla kurulan iskeleler, çalışmaların daha güvenli bir şekilde yürütülmesini sağlamaktadır. Birçok sektörde olduğu gibi, inşaat sektöründe de iş güvenliği önde gelen bir konudur. İnşaatlarda güvenli ve sağlam iskeleler kurma için iskele kelepçelerine ihtiyaç vardır. Birbirine bağlanan çelik borulardaki salınım olasılığını azaltarak iskele üzerinde hareketi güvenli hale getirmektedir.

Kelepçeler farklı mm aralığındaki iskele ayaklarını duvara bağlamak için imal edilmektedir. Takım, gövde, çiftli sabit ve çitfli dönerli olmak üzere kelepçe üretimi yapılmaktadır. Bu  kelepçeler 3,5mm sacdan üretildiklerinde, uzun ömürlüdürler. İskele kelepçelerinde kullanılan gijon 40 cm, ayar kolu olan gijon ise 12mm uzunluğa sahiptir. Bu uzunluk talebe göre 200 cm ‘e kadar arttırılabilmektedir.

İskele Kelepçe Tipleri

İnşaat sektöründe güvenliği sağlayan iskele kelepçelerinin doğru alanda doğru çeşidini kullanmak gerekmektedir. Birçok farklı alanda kullanılmak üzere imalatı yapılan kelepçe tipleri mevcuttur. Bunlar;

“Hareketli İskele Kelepçesi, Sabit İskele Kelepçesi, Çiftli ve Tekli Kelepçe, Kiriş Kelepçesi, Yaprak Kelepçe, Köşe Kelepçe, 48/60 – 60/60 Kelepçe, İskele Boru Kelepçesi”

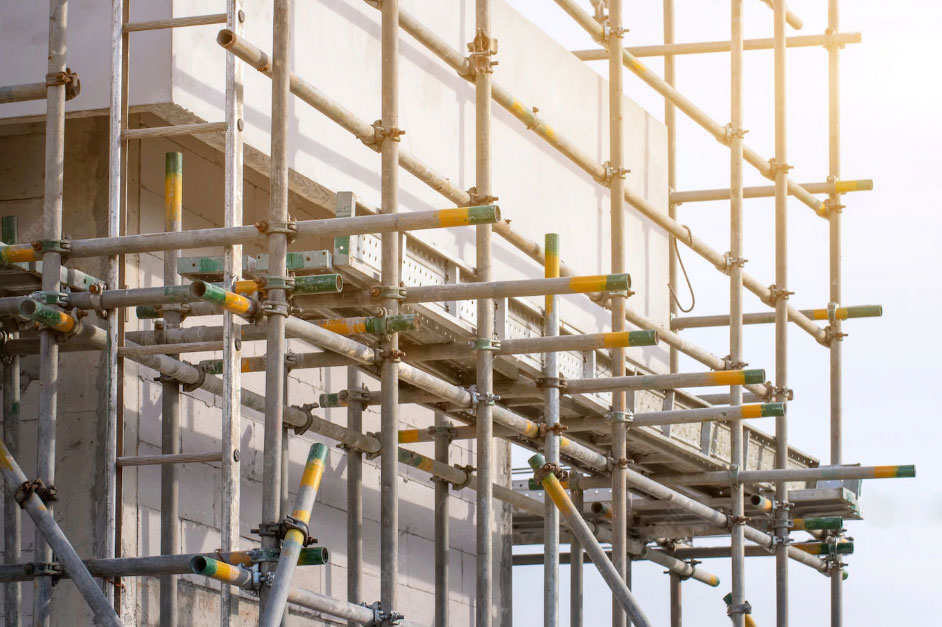

İskele kelepçeleri kullanılarak oluşturulan iskeleler, bina dış cephelerindeki montaj ve tesisat haricinde, sanat tarihi bünyesindeki restorasyon çalışma alanlarında kullanılmaktadır. İnsanların toplu çalıştığı iskelelerin güvenli çalışabilmesi için iskele kelepçeleri ile bağlantıların kurulması gerekmektedir.

İskele Kelepçesi Kullanımı

Kelepçe boyutu, tipi ve görevi farklılık göstermektedir. Örneğin köşe kelepçeleri 2 den fazla iskele borusunu bağlayacak şekilde T harfini andırmaktadır. Her boru iskele kıskacı adı verilen parça ile birbirine sabitlenir ve bir somun ya da cıvata bağlantı elemanı kullanılarak sıkılmaktadır. İskele kıskacı paslanmış ise değişimi önemlidir. Aksi halde duvarın içinde kırılma riski taşımaktadır.

Üst kalitede, sertleştirilmiş çelik kullanılarak üretilen kelepçelerin imalatında bazı tipleri için alüminyum kullanılmaktadır. Ancak çelik kelepçeler performans olarak daha verimlidir.

Güvenlik anlamında yüksek oranda önem taşıyan iskele kelepçelerinin pratik kullanıma sahip olmaları gerekmektedir. Bunun için kanatlı somun ve hızlı bırakma sistemleri kullanılmaktadır. Bu sistemlerin ilk kurulum aşamasında dikkatli olunması gerekmektedir.

Benzer Yazılar

admin 0 Yorumlar
Tem 12 2022
Ankraj Nedir? Nasıl Yapılır?

Kökeni İngilizce anchor kelimesinden gelen ankraj, genel olarak ifade edildiğinde sabitleme anlamı taşımaktadır. Teknik olarak ankraj nedir sorusuna cevap verecek olursak; inşaat sektöründe betonarme yapı içerisinde kullanılan çelik yada demir malzemelerin beton içerisine sabitlenmesidir.

Detaylı olarak ifade etmek gerekirse, beton yüzeylere farklı açılarla açılmış deliklere, mukavemeti güçlü paslanmaz çelik malzemeli ön germeli halatlara, beton enjeksiyonu yapılarak oluşturulan işlemdir. Bu ankrajlar, üzerine uygulanan gerilme kuvvetini zemine iletirler.

Ankraj Nasıl Yapılır?

Ankrajda hedeflenen, beton zeminde açılmış bir deliklerin içerisine çelik ya da demir donatıların yerleştirilip, gerilme kuvvetini zemine ulaştırmalarıdır. Ankraj işlemi uygulanırken;

  1. Yüzeye matkap ile deliklerin açılması,
  2. Açılan delik içerisindeki parçacıklardan arındırılması,
  3. Açılıp temizlenen deliklere filiz ekme epoksi işlemi uygulanması,
  4. Enjeksiyon yapılmış deliklere çelik ya da demir yerleştirilerek işlemin tamamlanması.

Ankraj Elemanları Nedir ve Nerede Kullanılır?

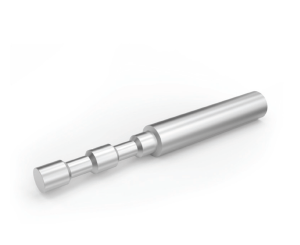

Ankraj laması, ankraj kulağı ve ankraj demiri gibi ankraj elemanları; güvenlik ve yüksek mukavemet için bazı elemanlardan destek alabilmektedir. Güvenlik amaçlı saplama elemanlarından, yüksek mukavemet gereken alanlarda ise gijon elemanlarından destek alınmaktadır.

  • Zayıf zeminlerde çökme gibi olumsuz durumları önlemek,
  • Yeraltındaki yol ve otoparkların inşaatlarında
  • Baraj inşaatlarında
  • İskele inşaatlarında
  • Derin kazılardaki çalışanların güvenliği amaçlı
  • Betonarme yapılarda depreme karşı önlem amaçlı kullanılmaktadır.

Ankrajın Yararları

Kalabalık nüfusa sahip bölgelerdeki kazılar güvenli ve daha ekonomik olarak yapılmaktadır. Dolayısıyla arka dolgu ihtiyacı ortadan kalkmaktadır. Yatayda kazı alanı azaldığından; yol, elektrik, su gibi şebeke tesisatlarının zarar görmesi engellenmektedir. Dolayısıyla çaplı kazı alanlarında zeminde zedelenme azalmaktadır.

Zemin Ankrajı Nedir?

Zemin ankraj işleminde, zemin içerisine konumlanan çelik donatılar, gerilme ile oluşan çekim kuvvetini zemine ileterek direnme gücünü arttırmaktadır. Zeminde açılan deliklere toron ve tendon adı verilen adı verilen güçlü çubuklar çimento vasıtasıyla sabitlenmektedir. Diğer uçları ise plakalar vasıtasıyla duvarlara birleştirilmektedir. Derin kazılarda perde beton arkasındaki zeminin direnme gücü arttırılarak zemin ankrajı ile güvenliği arttırılmaktadır.

Zemin ankrajı 3 ana aşamadan oluşmaktadır.

Tendonların bağlantı yapıldığı kısımlara ankraj kafası denilmektedir. Zeminde açılan deliklere yerleştirilen tendon çubukları, beton enjeksiyonuyla yerleştirilmektedir. Bu kısımlara hidrolik sistemler ile öngerme uygulanmaktadır. Germe kafası, sıkıştırıcı kama, taşıyıcı plaka gibi parçalardan oluşmaktadır.

Serbest ankraj boyu, ankraj kafası ve ankraj kökü arasındaki bölgedir. Bu bölgede yer alan tendon veya toronlar plastik malzemeler ile sarılmalıdır. Bu malzemeye koruyucu yaka denir. Amacı, ankrajda uygulanan enjeksiyonun serbest boy içinde yer alan halatlara ulaşmadan kök kısma erişimini sağlar.
Ankraj kökü, delik açılan kısım ile serbest boy arası olan, halatların enjeksiyon ile doldurulmasından oluşan kısımdır.

Zemin Ankrajı Nasıl Yapılmaktadır?

Yüksek derinliğe sahip inşaat alanları etrafındaki yapılara zarar vermeden güvenlik sağlamak için öngermeli ankraj (geçici ankraj) ve kalıcı ankraj uygulanmaktadır. İnşaat alanında açılan çukurun kapatılana kadar su basması gibi durumları önlemek amaçlı geçici ankraj uygulanmaktadır.

Kalıcı ankraj ise açıkta kalan derin kazıların desteklenmesi için kullanılmaktadır. Teknik kurallar yönünden hassas olunması gereken bir modeldir. Aksi halde ilerleyen zaman içerisinde güvenlik riskleri doğurabilmektedir.

Öngermeli ankrajlarda;

  • Yüzey üzerindeki delikler 10-30 derecelik açılarla delinmelidir.
  • Eğer açılan kuyularda su yada çamur varsa bunlardan arındırılmalıdır.
  • Açılan kuyular kaliteli çimentolar kullanılarak beton enjeksiyonu yapılmalıdır.
  • Ankraj kafası, plakası ve grip elemanları montajlanarak germe işlemi uygulanır.
  • Gergi işlemi germe makineleri ile yapılarak uygulama tamamlanmalıdır.

Benzer Yazılar

admin 0 Yorumlar
Tem 4 2022
Tij Demiri ve Kullanım Alanları

Tij Nedir?

Birçok kullanım alanı olan tij demiri özellikle inşaatlarda kolon ve beton içerisinde gergi mili olarak kullanılmaktadır. Bir diğer adı tayrot olan dayanıklılığı yüksek içi boş çelik çubuklardır. İnşaatlarda yukarıdan aşağı doğru olan elemanların beton kalıplarına destek için eklenen ve betonda yaşanabilecek segregasyon engelleyen parçalardır. Bir nevi beton tamir ve soğuk derz dolgu malzemesi olduğunu söyleyebiliriz.
Teknik ve halk ağızında farklı isimlerle kullanılan tij adı haricinde tirot, tie-rod, tayrot ve tayrod olarak da bilinmektedir.

Kullanım alanlarına göre bir çok değişik boyut ve türde üretilen bu bağlantı elemanlarının; kullanım şartları, sunduğu kolay çözümler ve mukavemetli yapısı ile daha çok tercih edilen çeşidi yassı tij, yaklaşık 17 tona kadar kopma mukavemetine sahip elemanlardır. Ayrıca tijlerin bakımı, takılması ve sökülmesi basit, beton şerbetinin zorluklarından az etkilenen yeteneklere sahiptir.

Tij Avantajları

İnşaatlardaki beton kalıpların mukavemet gücünü çoğaltan tijler, beton kalıplara güçlülük kazandırması yanında, kolay ve fonksiyonel özellikleri sayesinde işlerin çabuk ilerlemesine büyük fayda sağlar ve ciddi zaman kazandırmaktadır. Diğer avantajları ise;

  • Nemli ve ıslak yüzeye direkt olarak uygulanabilir.
  • Koruyucu duvar veya sıvaya ihtiyaç yoktur.
  • Uygulama işçiliği kolay ve maliyet olarak düşüktür.
  • Uygulamadaki kolaylık, kısa sürede yalıtım işinin tamamlanmasını sağlar
  • Diğer yalıtım malzemelerine göre kış aylarında uygulama imkanı daha fazladır.

İnşaat Sektöründe Tij Nasıl Uygulanır?

İlk önce tij delikleri içerindeki demir ve plastik benzeri parçalardan arındırılır. Delik ağızları pürüzlendirilir. Ardından uygun oranda dozajlanmış A ve B komponentleri, dolgu malzemesinin birbirine karıştırılması ve deliklere doldurulması ile uygulama tamamlanır. Yatay ve düşey uygulamalarda tercih edilmektedir. İnşaat demiri, betonun sıkıştırma açısından güçlü olmasına rağmen, gerilim anlarında zayıf olduğu aşikardır. Bunun telafisi için inşaat sektörünün vazgeçilmezleri arasında tij demiri bulunmaktadır.

Benzer Yazılar

admin 0 Yorumlar
Haz 28 2022
Perçinleme Nedir? Perçin Tabancası Kullanımı

Perçinleme ve Kullanım Alanları

Perçin, bir başı hazır diğer başı ise montaj esnasında biçimlendirilen iki ya da  daha fazla malzemeyi birbirine birleştirmeye yarayan bağlantı elemanlarıdır. Makine parçaları, sac levha, kayış ve balata gibi makine elemanlarının sökülemez şekilde birleştirilmesinde kullanılmaktadır. Perçin söküp takılabilen bir parça değildir. Takıldıktan sonra sökülemez. Parçaların perçin adı verilen elemanlarla sökülmez şekilde birleştirilmesi işlemine de perçinleme denir. Perçinlemedeki amaç, sökülemez bir birleştirme sağlamaktır.
Bombe kafa pop perçinler, otomotiv, gemi, inşaat, mobilya ve aydınlatma gibi birçok alanda, parçaların birleştirilmesinde kullanılanlar genellikle pop perçin türleridir. Kullanılacağı malzemeye göre değişik türleri mevcuttur. Havşa kafalı pop perçinler ise, perçin gövdesinin havşa biçiminde olmasıdır.
Perçinleme günlük hayatımızda birçok alanda kullanılmaktadır. Bu alanlar özellikle çelik konstrüksiyon,  inşaat ve gemi sektörleri diyebiliriz. Bu sektörler dışında perçinlemenin yoğun kullanıldığı farklı sektörlerde vardır. Örneğin makine tezgahları üretiminde, lokomotif üretimi, tekstil ve giyim (jeans, kemer vb), mutfak malzemeleri (çaydanlık, tencere kulpları) gibi birçok farklı alanda da kullanımları mevcuttur. Perçinleme işleminin bir diğer alternatifi de kaynak işlemidir. Bugün kaynak teknolojisinin gelişmesi birçok alanda kullanımını hızlandırsa da, inşaat ve gemi sanayiinde perçinleme işlemleri halen devam edilen bir birleştirme yöntemidir.

Perçinleme

Perçin, birden fazla parçayı birleştirmeye yarayan bağlantı elemanlarından biridir. Ayrıca kör perçin olarak da adlandırılmaktadır. Birleşimi yapılacak malzemede vida gibi elemanlarda olması gereken dişlere ihtiyaç yoktur. İstendiğinde perçin kullanarak çok ince malzemelerin birbiri ile birleşimi sağlanabilmektedir. Perçin yapısı gereği başlarından biri hazır, diğeri ise montaj sırasında şekillenen silindirik bir bağlantı elemanıdır.

Somun Perçin

Diş açılamayan kalınlık seviyesi düşük malzemelerin cıvata ile birleştirmesi için kullanılan ara bağlantı elemanına somun perçin denilmektedir. Somun perçine ait dişler takıldığı parçaya kaynaklanmış bir somun gibi çalışmaktadır. Somun perçin vasıtasıyla arka kısmına erişilemeyen parçaların somunlu hale getirilmesi sağlanmaktadır.

Pop perçin Nedir? Standart pop perçin nerede kullanılır?

Aynı veya farklı türde iki malzemenin kolayca birleştirilmesinde pop perçin kullanılmaktadır. Çoğunlukla çelik, alüminyum, demir, pirinç ve bakır benzeri parçaların birleştirilmesinde kullanılmaktadır.

Perçin Çeşitleri Nelerdir?

Kullanım alanına ve yerine göre değişiklik gösteren perçin çeşitleri mevcuttur. En sık kullanılan perçin çeşitleri standart pop perçin modelleridir.
Perçinleme yapılacak parçanın konumuna göre:
  • İki yamalı perçin
  • Bindirmeli perçin

Kullanıma Bağlı Perçin Çeşitleri

  • Standart Kör Perçin
  • Geniş Kafalı Pop Perçin
  • Papatya Kör Perçin
  • Havşa Kafalı Pop Perçin
  • Arkası Kapalı Pop Perçin
  • Örümcek Perçin
  • Geniş Kafalı Örümcek Perçin
  • Paslanmaz Çelik Perçin
  • Geniş Kafalı Multigrip Perçin
  • Hardvex Kör Perçin
  • Versagrip Kör Perçin
  • Trebol Kör Perçin
  • Rivet S-Clover WP
  • Sızdırmaz Kör Perçin
  • Somun Perçinler
  • Yapısal Kör Perçin
  • Multilock Yapısal Kör Perçin
  • Hardlock Yapısal Kör Perçin
  • Hardgrip Yapısal Kör Perçin

Amaçlara Yönelik Perçinleme Çeşitleri

Sağlam Perçinlemeler

Çatı ve köprü gibi çelik konstrüksiyonlarda kullanılmaktadır.

Sızdırmaz Perçinlemeler

Su tankları, mutfak gereçleri, su oluklarında kullanılmaktadır

Sağlam-Sızdırmaz Perçinlemeler

Buhar kazanı, basınçlı su ve yağ tanklarında kullanılmaktadır.

Özel Perçinlemeler

Bu tip özel perçinlemeler özel tip perçinlerle yapılmaktadır. Bunlar:

1-Çektirmeli (Pop) Perçinler:

Baş kısmı dövülerek biçimlendirilmeyen, özel tip perçinlerle yapılan işlemdir. Kör perçin kullanılarak yapılan perçinlemedir. Perçin çivisi ve perçin gövdesi adı verilen iki parçadan oluşur. Gövde yumuşak gereçten, perçin çivisi ise çelikten yapılmıştır. Tek tarafından çalışma imkanı olan yerlerde tercih edilmektedir.

Perçin çivisi gövde içinde bulunmaktadır. Delik içine takılan perçinin dışarda kalan uç kısmı, çektirme aparatıyla çekilmek suretiyle uygulanmaktadır. Çekme işlemi sırasında çivinin baş kısmı gövde içinde kalırken, kopan çentikli çivinin uç kısmı atılmaktadır. Sonunda perçinde ikinci baş kısım oluşmaktadır.

2-Patlamalı Perçinler

Gövdesi içine patlayıcı kapsül yerleştirilen perçin çeşididir. Perçin başına bastırılan sıcak zımba, kapsülü patlatır. Patlama sonucu perçin başı oluşur. Alüminyum ve alüminyum alaşımlarının birleştirilmesinde kullanılmaktadır.

Perçinleme Teknik Gösterimi

Perçinlemede Kullanılan Perçin Çivileri :

Yapılacak perçinlemenin özelliğine göre çeşitli perçin çivileri vardır.

Bombe başlı perçin
Havşa başlı perçin
Mercimek başlı perçin
Silindirik başlı perçin

Perçinleme işlemi

Perçinleme ile birleştirilecek parçaların cinsine göre, çelik, demir, alüminyum, bakır ve pirinç gibi perçin gereçleri kullanılmaktadır. Perçin deliklerinin kaymaması için parçalar birlikte bağlanmalı ve delinmelidir.

Perçin deliği ve havşalarının açılması sırasında delik, perçin ça­pından (d) 0,1 – 0,2 mm daha büyük delinerek, delik ağızları 90° havşa matkabı ile havşalanırsa perçinin daha düzgün ve rahat oturması sağlanır.

Küçük çaplı (8 mm çapa kadar olan) per­çinlere soğuk ve sıcak perçinleme uygulanmaktadır. Eğer soğuk ve sıcak perçinleme uygulanacak perçin çapı artarsa, dövme işlemi zorlaşacağından, büyük çaplı per­çinler ile sızdırmazlık isteyen yerlerdeki perçinler sıcak perçinleme işlemi ile oluşturulmaktadır.

Perçin Tabancası Kullanımı

Rahatlıkla temin edebileceğiniz perçin tabancası ile iki parçayı birbirine sökülemeyecek halde birleştirebilirsiniz. Ancak perçinleme işlemi sonrası, kolay kolay sökülemeyen bir birleştirme elde edilmektedir. Ayırmak için perçin başını el taşıyla ya da matkapla eritmeniz gerekmektedir.

Perçin Tabancası Nasıl Kullanılır?

  1. Havalı perçin tabancaları olduğu gibi basit işlerde kullanılan pens tipi tabancalar da mevcuttur. Perçinleme yapabilmek için perçin tabancasına pop perçin yerleştirilmesi gerekmektedir.
  2. Perçin boyunu birleştireceğiniz malzemelerin kalınlığını dikkate alarak hesaplayınız ve uygun boyda perçin kullanınız.
  3. Perçin çapına uygun adaptör kullanılmalıdır. Tabanca üzerindeki yedek adaptörlerden birini sökerek tabanca ucuna takılabilmektedir.
  4. Perçin tabancası uç adaptörlerini değiştirirken tabanca kollarının sıkılmış halde olması gerekmektedir.
  5. Perçin uç adaptörünü takarken tabancanın üzerindeki anahtarı kullanılmaktadır. Fazla sıkma kuvveti uygulanmamalıdır.
  6. Perçini çivi kısmından (ince kısım) tabanca ucuna yerleştirilmektedir.
  7. Birleştirilecek malzemeler üst üste sabitlenerek uygun çapta delik delinebilmektedir.
  8. Perçini deliğe yerleştirerek perçin tabancası 2 – 3 kez sıkılmalıdır.
  9. Perçinin çivi kısmı kırılacak ve işlem tamamlanacaktır.

Havalı perçin tabancaları, perçinlemenin hava basıncı kuvveti ile gerçekleştirildiği el aletleridir. Havalı perçin tabancaları sac birleştiren firmaların sık kullandığı aletlerdendir. Perçinleme sanayide önemli bir birleştirme yöntemi olup geri sökülmesi çok zordur.

Havalı pop perçin tabancası da pop perçin adı verilen perçinlerin atılması işleminde kullanılan bir el aletidir. Sıradan perçin tabancaları ile aynı çalışma prensibine sahiptirler. Pop perçin et kalınlığı fazla olmayan parçaların birleştirilmesinde tercih edilmektedir. Diğer perçinlere göre ince uzun yapıda olması sebebiyle çektirmeli perçin olarak da adlandırılmaktadır.

Havalı perçin tabancaları perçin deliği açma işlemini çok kısa sürelerde gerçekleştirme imkânı sağlamaktadır. Perçin işleminin el ile uygulamalarıyla karşılaştırıldığında daha kaliteli ve sağlam perçinleme imkânı sunmaktadır. Havalı perçin tabancası fiyatı tercih edilen marka ve modellere göre farklılıklar göstermektedir.

Vakumlu perçin tabancası olarak bilinen çeşitleri vakum altında çok yüksek kalitede perçinleme imkânı sunmaktadır. Vakumlu perçin tabancaları diğer perçin tabancalarının fiyatlarına göre daha yüksektir.

Benzer Yazılar

admin 0 Yorumlar
Haz 20 2022
Kimyasal Dübel ve Filiz Ekme Teknikleri

Kimyasal Dübel

Beton ve betona benzeyen  sert malzemelerin birbirine sağlam bir şekilde birleştirilmesi için kullanılan malzemelerdir. Kimyasal dübeller standart dübel çeşitlerine göre bir çok artısı mevcuttur. Sıvı olması nedeniyle boşlukları tümüyle dolduran ve sızdırmazlık sağlarlar. Derinlik sınırı olmadan uygulanabilmektedir.

Kimyasal dübeller fiziksel dübeller ile kullanıldığı taktirde üst seviye sağlamlık ve ankrajlama sağlayacaktır.

Kimyasal dübel uygulamalarında, çimento ve epoksi kaynaklı ürünler kullanılmaktadır. Özellikle onarım ve güçlendirme amaçlanıyorsa; beton basınç dayanımı bilinmesi gerekmektedir. Beton basınç dayanımı hesaplamasında tahribatlı ve tahribatsız olmak üzere iki farklı yöntem mevcuttur.

– Tahribatlı hesaplamada betondan numune alınmaktadır. Buna “karot alma” denilmektedir. Karot alınmış yer daha sonra mutlaka doldurularak düzeltilmelidir.).  Alınan beton numunesinin basınç dayanımı tespit edilir. Karot hesaplanırken beton yaşı, demir miktarı, karot boyutları dikkate alınır.

– Tahribatsız hesaplama metodunda Schmidt çekici, ultrases ve beton kalıba dökülmeden önce beton santralinden alınan beton numunelerine basınç dayanımı uygulanır.

Kimyasal dübeller filiz ekimi için beton ve taş duvarlarda kullanılmaktadır. Büyük yüklerde ankraj için de kullanılmaktadır. 20 C’de 6 dakika sürede uygulama yapılmalıdır. Kürleşme süresi yaklaşık 1 saattir.

Epoksili Filiz Ekmek

Bina güçlendirme çalışmalarında kullanılan epoksili filiz ekme işlemi, beton içinde açılan deliğe uygulanmaktadır. Delik bir matkap ile beton üzerinde oluşturulmaktadır. İçine yerleştirilen demir çubuk ardından iki beton blok birbirine Epoksi malzeme ile tutturulmaktadır.

İnşaat sektöründe bina içi destek gerektiren yerlerde filiz ekimi uygulanmaktadır. Filiz ekme genel olarak binada tespit edilen sorunları kalıcı olarak çözme hedeflenmektedir. Burada 2 farklı filiz ekim tekniği uygulanmaktadır. Bunlardan biri kimyasal dübelle filiz ekme tekniği olarak bilinir. İkincisi ise epoksi tekniği ile filiz ekme olarak ifade edilmektedir. Her iki teknik inşaat sektöründe aktif bir şekilde uygulanmaktadır. Özellikle binalarda kalıcı çözüm ve ısı kayıplarını önlemek için bu iki yöntem tercih edilmektedir.

Filiz ekimi yapılma nedenleri ve kullanım alanları ise şu şekilde sıralanabilir:

  • Yıpranan bina bloklarının tamiri ve kolonların desteklenmesi
  • Binada meydana gelen kırıkların ve çatlakların ortadan kaldırılması
  • Liman, baraj, su arıtma sistemleri ile ilgili oluşan yapısal hasarların giderilmesi
  • Kopan ya da çöken beton alanların tamir edilmesi

Kimyasal Dübel ile Filiz Ekimi Uygulaması

Kimyasal dübel kullanılarak yapılan filiz ekiminde yoğun yapıştırıcı özellikli bir dolgu maddesi kullanılmaktadır. Öncesinde bu bölge, delinir ve hasarlı kısımların bakımı yapılır. Bunlar için de delinecek bölge ve ne kadar derine inileceği tespit edilmektedir. Örneğin beton bloklar içinde hasar almış alan, bir matkap yardımıyla delinir ve hasar giderilir. Böylece inşaat içinde sorun çıkaran bölgelerin ortadan kaldırılması sağlanır. Kimyasal dübelle filiz ekimi için kullanılan malzeme polyester ve reçine karışımından oluşan yapışkan yapılıdır. Çok yoğun yapıştırıcı özelliği sayesinde bloklar arasında boşluk ya da hava deliği kalmasının da önüne geçmeye yaramaktadır. İşlem sonrasında malzemenin kuruması ve alanın tamamen birbirine tutunması, açılan deliğin büyüklüğüne ve kullanılan malzemeye göre değişmektedir.

Epoksi ile Filiz Ekimi Nasıl Yapılır

Beton zemin içine demir yerleştirmek için epoksi ile filiz ekme tekniği kullanılmaktadır. Bina güçlendirme çalışmalarında kullanılan epoksili filiz ekme işlemi, beton içinde delik açarak yapılmaktadır. Bunun için açılmak istenen çapta boşluk, bir matkap yardımıyla beton üzerinde oluşturulmaktadır. İçine demir çubuk yerleştirildikten sonra iki farklı beton blok birbirine epoksi malzeme ile tutturulmaktadır. Böylelikle beton içinde oluşabilecek demir hasarının da önlenmesi amaçlanmaktadır. Filiz ekmek için öncelikle işlem yapılacak alanın çapının belirlenmesi önem taşımaktadır. Delme işlemi yapılacak olan alanın doğru belirlenmesi, ekstra maliyet çıkmaksızın çalışmayı gerçekleştirmeye yaramaktadır. Zaten beton içinde gömülü olan demir çubuğun pas ve diğer pisliklerden arındırılması için bu yöntem sıklıkla tercih edilmektedir.

Filiz Ekimi Yaparken Dikkat Edilmesi Gerekenler

İnşaatlarda filiz ekimi yapmanın bazı püf noktaları bulunmaktadır. En önemlisi kullanılan malzemelerin ve araçların özelliklerini iyi bilinmesi gerekmektedir. Çünkü kimyasal ve çok etkili yapışkan maddeler, insan sağlığı açısından da en basitinden tahriş gibi riskler taşıyabilmektedir. Ayrıca işin sorunsuz yapılması için takip edilmesi gereken kuralları iyi bilmek gerekmektedir. Bütün bunları maddeler halinde sıralayacak olursak:

  • Epoksi uygulanacak alanın önceden belirlenmiş olması gerekmektedir.
  • Bu alanda hangi filiz ekimi tekniği uygulanacağı belirlenmelidir
  • Alanın doğru şekilde delinmesi ve demir bakımının düzgün yapılması önemlidir.
  • Filiz ekme işlemi için gerekli bütün aşamaların doğru yapıldığından ve beton parçaların birbirine doğru tutturulduğundan emin olunmalıdır.

Filiz ekimi işlemi dikkat edilerek tamamlandığı taktirde, binalarda ve yapılarda oluşan hasarlara kalıcı çözümler sağlamaktadır.

İnşaatlarda bina ya da yapıları kuvvetlendirme ve epoksi kaplı inşaat demiri olarak adlandırılır. Kullanıldığı yerde yapıyı güçlendirmek ve kullanım süresini uzatmak için tercih edilmektedir. Epoksi kaplı inşaat demirleri ASTM A 775/775M standartlarına göre üretimi yapılır.
İnşaat sektöründe eski yapıların güçlendirilmesinde kimyasal ankraj uygulanmaktadır. Diğer adı filiz ekimi olarak da bilinmektedir. Burada eski ile yeni beton karıştırılarak daha güçlü ve sağlam bir beton elde edilmektedir.

Benzer Yazılar

admin 0 Yorumlar
Haz 13 2022
Civata Çeşitleri ve Ölçüleri

Civata

Civata, parçaları birleştirmeye yarayan uç ve gövde kısmında vida dişi bulunan baş ve gövde kısımları farklı şekillerde üretilen en önemli bağlantı elemanlarından biridir. Mukavemeti arttırılması için somun ile kullanımı çoğunluktadır. Kullanımlarına göre farklı civata çeşitleri ve ölçüleri bulunmaktadır. Cıvatalar baş ve gövde biçimlerine göre 2 farklı çeşide ayrılmaktadır. Baş ve gövde biçimine göre civataları inceleyecek olursak;



Baş Biçimlerine Göre Civata Çeşitleri

Altı Köşe Başlı Civatalar: En çok kullanılan civata çeşitlerinden olan altı köşe başlı civataların dişleri ince imal edilmektedir. Kullanım alanlarında göre tam boy dişli civata ya da bir kısmı dişli civata olarak üretilebilmektedir.
Alyan Civatalar: Baş tarafının görünmemesi gereken yahut alyan anahtarı kullanılamadığı alanlarda alyan civatalar diğer adıyla allen civatalar kullanılmaktadır.

Havşa Başlı Civatalar: Alyan civatalarda gibi baş kısımları ince bir yapıya sahiptirler. Yüksekliği kısa olan parçaların montajında civata başı gözükmesi istenmeyen durumlarda tercih edilmektedir. Baş tarafındaki havşa ile deliğin merkezinde sıkma yapılarak mukavemet sağlanmaktadır.

Tornavida Ağızlı Civatalar: Civata başında tornavida ucunun girebileceği kanal mevcuttur. Tornavidalarla sökülüp takılacak boyuttaki düşük bağlantılarda kullanılabilir.

Yıldız Tornavida Ağızlı Civatalar: Tornavida ağızlı civatalarda olduğu gibi yıldız uçlu tornavidanın gireceği kanal sayesinde daha kuvvetli sıkma yaparlar. Ayrıca tornavida ağızlı civatalara göre sökme ve takma sırasında ağız yapısı bozulmaz.

Özel Amaçlı Civata Çeşitleri: Cıvatalar otomotivden, iş makinalarına tüm bağlantı gerektiren her yerde kullanılmaktadır. tüm bunlar için standart civata çeşitleri ve ölçüleri mevcuttur. Bunlar haricinde özel ihtiyaçlara göre özel ölçülerde ve çeşitlerde civatalar üretilebilmektedir.



Gövde Biçimlerine Göre Cıvata Çeşitleri

Başsız Civata: Bir diğer adı saplama olan bu civatalar, sağ ve sol taraftan diş açılmış, başı olmayan civatalardır. Bağlantı yapılacak parça saplama ve somunlar ile makine gövdesine sabit kalacak şekilde kuvvetlice sıkılır.

Esnek Civatalar: Bu tip civatalar elastik bir malzemeden üretilen ince bir yapıya sahiptirler. Civataya sıkma kuvvet uygulandığında inceltilmiş olan bölümden cıvata bir miktar uzamaktadır. Bu civatalarda gövde çapı, diş dibi çapının %10’ u kadar incelebilmektedir. Cıvataya uygulanan kuvvet kalkınca cıvata ilk haline döner. Kuvvetli sıkılmaları ve elastik yapıları gereği emniyet sistemine gerek yoktur.

Gövdesi Toleranslı Cıvatalar: Yüksek oranda moment ileten makine parçaları gövdesi toleranslı olarak taşlanmış özel cıvatalarla bağlanmaktadır.

Vidalı pimler : Birbirine bağlanacak hareketli ya da iç içe geçen parçaların, uygun deliklerinden geçirilerek kayma engellenmektedir.



Civata Ölçüleri

Bir projede kullanılacak civata çeşiti ve civata ölçüleri için teknik bilgiyle hesaplanması gerekmektedir. Cıvatayı tam ve hassas olarak hesaplamak çok net sonuca ulaştırmayabilir. Genellikle pratikte tablolar yardımı ile civata seçimi yapılmaktadır. Eğer gerekliyse daha detaylı ve hassas ölçüm ve kontrol yapılmaktadır. Hesaplama için örnek vermek gerekirse; ilk olarak cıvataya gelecek yük hesaplanır. Cıvatayı zorlayan boyuna kuvvet ve cıvata malzeme kalitesine göre tablodan cıvatanın anma çapı seçilir.

Benzer Yazılar

admin 0 Yorumlar
Haz 7 2022
Somunlar | Somun Ölçüleri ve Çeşitleri

Somun

En sık kullanılan ana bağlantı elemanları arasında yer alan somun, cıvata ve saplama gibi diğer bağlantı elemanlar ile birlikte kullanılmaktadır. Somunlar takıp, sökülebilen kullanımı basit parçalardır. Vida kanallarına sürtünme kuvveti ile elemanların birbirine bağlanmasını sağlar. Yazımızda somun çeşitleri, somun kullanım alanları ve somun ölçüleri gibi konuları ele almaya çalışacağız.

Somun Ne İşe Yarar?

Somunlar ortasında bulunan delikler vasıtasıyla, cıvataların bağlantı yapılan parçaya kuvvetlice bağlanmasını sağlamaktadır. Bir civata ile kullanılacak somunun fazla sıkılması, o parçanın sağlamlık oranını yükseltmektedir.

Ana bağlantı elemanlarından biri olan ve bağlantı kurduğu elemanın bağlanma gücünü arttırmaya yarayan somunlar özellik ve şekillerine göre farklı çeşitleri mevcuttur. Özellikle cıvata ya da vida ile birbirini tamamlar. İnşaat, mobilya, otomotiv ve makine gibi sektörlerde sıklıkla kullanılan önemli parçalardan biridir.

Somun Kullanım Alanları

Somun ortasından cıvata ya da vidanın geçtiği delik, cıvatanın takılacağa yere kuvvetlice birleşmesini sağlamaktadır. Cıvata ile birlikte kullanılacak somun, ne kadar güçlüce sıkılırsa, o parçanın sağlamlığı o düzeyde artmaktadır.

Birçok çeşidi bulunan somun kullanım alanları da bir o kadar geniştir. Cıvatanın kullanıldığı yerlerde somun da kullanılabilmektedir. Makine, otomotiv, beyaz eşya, küçük ev aletleri, mobilya, gıda ve sağlık gibi daha hemen hemen her endüstriyel alanlarda kullanılabilmektedir.

Somun Ölçüleri

Cıvata gibi bağlantı elemanlarını parçalara sıkıca bağlanmasını sağlayan somun kullanım alanlarına göre farklı ölçülerde olabilmektedir. Burada 2 farklı somun ölçüm yöntemi mevcuttur. Bunlar sargılı kısım ve altıgen olan şeklin genişliği ile somun ölçüleri alınmaktadır. Standart olan tasarımları gereği  somun ölçer materyalleri vasıtasıyla somun ölçüleri kolayca ölçülebilmektedir.

Sağlamlık istenen yerlerde kaliteli somun ve kaliteli cıvata kullanmak gerekmektedir. Somun kalitesi tek haneli rakamlarla belirtilmektedir.

Somunun ortasında kılavuz çekilmiş dişler, üretilen ölçü standartlarına göre metrik ve inç olarak kullanılmaktadır. Üretim malzemeleri dayanım gücüne göre sınıflandırılmaktadır. Somun dayanım sınıfları 4, 6, 8 gibi sayılardan oluşmaktadır. Cıvatanın imal edildiği malzemenin N/mm² cinsinden çekme dayanımının 1/100’ünü ifade etmektedir. Somuna uygulanması gereken en fazla gerilim, dayanım sınıfı değerinin 10 katıdır. Örneğin dayanım sınıfı 8 olan bir somunun dayanım sınıfı değeri: 8 x 100 = 800 N/mm², maksimum gerilim değeri ise 80 kg/mm²’dir. Bağlantı elemanları seçiminde, somun dayanım sınıfı, cıvata dayanım sınıfına denk olmalıdır.

Somun Çeşitleri Nelerdir?

Somunlar kullanım alanlarına göre farlı çeşitlerde imal edilmektedir. En çok kullanılan modeller şunlardır.

Altı Köşe Somunlar
Altı Köşe Kör Somun
Kare Kaynak Somunu
Kare Somun
Boru Dişi Somun
Flanşlı Somun
İnce Taçlı Somun
Altı Köşe Perçin Somun
Fiberli Flanşlı Somun
Pres Somun
Birleştirme Somunu
Uzatma Somunu
Altı Köşe Kaynak Somun
Kontra Somun
Kelebek Somun
Ağır Yük Somunu
Ağaç Somunu gibi çeşitleri bulunmaktadır.

Somun hangi yöne açılır?

Sökülüp takılan alet ya da parçalar sağ el kuralına göre imal edilmektedir. Bu nedenle somunda sağa döndürülerek takılır, sola döndürülerek açılır.

Somun Anahtarı

Somun anahtarları, bağlantı elemanlarını söküp takmayı sağlayan alettir. “U” harfine benzeyen açık ucu birde başı dörtgen, altıgen gibi farklı şekillerde olan kapalı ucu mevcuttur. Bir diğer adı da İngiliz anahtarı olarak bilinmektedir. Genellikle cıvata, imbus, setskur gibi bağlantı elemanlarını açma amaçlı somun anahtarları kullanılmaktadır. Tüm bu bağlantı elemanlarının metrik ölçülerine göre cıvata somun ölçüleri belirlenmektedir. Bu çeşitlilik cıvata somun fiyatları için de aynı şekilde devam etmektedir. Bağlantı elemanlarının metrik ölçülerine göre, somun anahtarı ölçüleri de milimetre (mm) cinsinden belirlenmiştir. Cıvata somun fiyatları da bu ölçülere göre değişmektedir.

Rondela Pul

Genellikle somun ile birlikte kullanılan, cıvatanın baş tarafının altında konumlanan orta kısmı delik olan halka biçimli sac parçalara rondela ya da pul denir. Cıvatalar somun ile kullanıldığında rondela bağlantı yapılan parçanın üstüne bağlanmaktadır. Aynı zamanda cıvata bağlantı noktalarının olası hasar görmelerini engellemektedirler. Bu nedenle bağlandığı parçadan daha yumuşak bir maddeden üretilmektedirler. Örneğin bronz, sac, pirinç, kurşun, yumuşak çelik, bakır, alüminyum gibi yumuşak metallerden üretilmektedirler. Daha detaylı bilgi için rondela nedir konulu yazımızı inceleyebilirsiniz.

Benzer Yazılar



admin 0 Yorumlar
Haz 1 2022
Ankraj Demiri Nedir?

Ankraj Nedir? Ankraj Demiri Ne İşe Yarar?

Zemine oturtulmak istenen parçanın esnekliğini ortadan kaldırıp sağlam bir şekilde zemine oturmasına ankraj denir. Kelime anlamı olarak demirleme sabitleme anlamı taşıyan ankraj yada ankraj demiri kelimesi köken olarak Fransızca ancrage kelimesinden gelmektedir. İngilizce ise bir nesneyi sabitlemek anlamında Anchorage kelimesinden türetilmiş anchor bar, anchoring iron olarak kullanılmaktadır.

Ankraj Nedir?

Çelik bir teçhizatın, beton benzeri malzeme ya da ortam içerisine yerleştirilmesi işlemi ankraj olarak adlandırılmaktadır. Çelik donatılar tercih edildiğinden çelik ankraj adı da kullanılmaktadır. Donatının yerleştirileceği yerde belirli bir açı ile açılmış deliklere beton enjeksiyonu yapılmaktadır.

Ankraj Nerede Kullanılır?

Ankraj genel olarak bir unsuru bir yere güvenli bir şekilde sabitleme anlamını taşımaktadır. İnşaatlar da betonarme olarak ifade edilen unsurların çelik donatılara bağlanılması ve sabitlenmesi. Bir çok farklı ankraj çeşidi mevcuttur. Bunlar arasında sertleşmiş betona yapılan ankraj, öngermeli ankraj, kalıcı ankraj, fore kazık gibi… Aynı zamanda ankrajın bir diğer adı demir pim olarak geçen bir demir çeşididir. En çok mühendislik ve inşaat alanlarında kullanılan bir terimdir. Özellikle inşaat sektöründe yapıların deprem gibi doğal afetlere karşı güvenli olmasını sağlamaktadır.

Yani burada ki temel amaç, demir ve çelikten olan inşaat malzemelerinin beton içerisine yerleştirilmesidir. Bu beton içerikler bilindiği üzere duvar veya kolonlar olarak geçmektedir. Bu işlem, zeminler de açılan deliklere, yüksek dayanımlı özel çelik malzemelerden yapılmış halat grubunun yerleştirilip beton enjeksiyonunun yapılmasıdır. Bu ifade mühendislikte geçen bir ifadedir. Gevşek zeminler de, yer altı otoparkların da, barajlar da, kazılar da, yer altı ulaşım alanların da çokça kullanılmaktadır. Temel amacı dayanıklı yapıların oluşturulmasıdır.

Örneğin fore kazık en çok uygulanan yapım yöntemlerinden biridir. Taban alanın; belirlenen ölçülerde dairesel kesitli delgi yapılıp, demir donatı yerleştirilerek beton dökülmesine fore kazık ankraj sistemi denilmektedir. Günümüzde depreme dayanıklı yapıların inşası için fore kazık sistemi uygulanmaktadır. Derin temellerle inşa edilecek yapıların yüklerini, zayıf zeminlerden güçlü zemine taşımak için fore kazık kullanılmaktadır.

Ankraj Demiri Ne İşe Yarar?

Kademeli gövde yapısı sayesinde zemine basit bir şekilde tutturulan ankraj demirlerinin 2 çeşidi vardır. Bunlar dolu ankraj demiri ve boş ankraj demiridir. Genellikle korkuluk sistemlerinden sağlamlık ve güvenlik nedeniyle kullanılmaktadır. İsteğe göre iç vidalı ankraj demiri ya da dış vidalı ankraj demiri üretimi yapılabilmektedir.

Ankraj, güçsüz zeminlerde çökmeye engel olur. Örneğin yer altında bulunan otoparklarda veya yeraltı ulaşım güzergahlarında kullanılmaktadırlar. Barajlarda yükseltme, denizin kıyı şeridine vuran dalgalarının iskelelere zarar vermemesi amacıyla ankraj tercih edilmektedir.

Kimyasal Ankraj (Epoksi) Nedir?

Tıpkı ankraj demirinde olduğu gibi zemine güçlü ve basit bir şekilde tutturmak için kimyasal ankraj çeşitleri de kullanılmaktadır. Piyasada epoksi olarak da geçmektedir. Kendine has yapısı sayesinde güçlü tutunma sağlayan kimyasal dübel çok hızlı bir şekilde betonlaşma sağlayan yapısı sayesinde ankraj demirini zemine ya da duvarlara sabitlemektedirler. Çok kısa süre içerisinde betonlaşan yapısı ile ankraj demiri gövdesi üzerindeki kademelerine tutunarak zemine sabitleme yapar.

Benzer Yazılar

admin 0 Yorumlar
May 23 2022
Somun Çeşitleri ve Özellikleri Nelerdir?

Somun Çeşitleri ve Özellikleri

Somun

En çok kullanılan bağlantı elemanlarından biri olan somun, cıvata ve saplamalar ile birlikte kullanılmaktadır. Takma ve sökmesi kolaydır. Cıvata ve vida üzerindeki kanalların sürtünme kuvvetini kullanarak elemanları birbiri ile birleştirmektedir. Kullanım alanlarına göre somun çeşitleri ve özellikleri mevcuttur.

Bağlantı elemanları arasında cıvata, gijon ve saplamalar ile birlikte kullanılan somun çeşitleri inşaat, mobilya, otomotiv ve makine gibi birçok alanda yoğun olarak kullanılmaktadır.

Somun Çeşitleri

Cıvata benzeri elemanların bağlantı yapılacak parça ile kuvvetli şekilde birleştirilmesini somun sağlamaktadır. Bağlantı elemanlarının gövdesi üzerindeki helis kanalları arasında ilerleyen somun, oluşturduğu sürtünme kuvveti sayesinde parçaları kuvvetlice tutunmayı sağlamaktadır. Kullanım alanlarına göre farklı tipte birçok somun çeşitleri mevcuttur.

Sık kullanılan somun çeşitleri arasında yer alanlardan bazıları:

  • Altı Köşe Kör Somun,
  • Kare Kaynak Somun,
  • Kare Somun,
  • Boru Dişi Somun,
  • Flanşlı Somun,
  • İnce Taçlı Somun,
  • Sıkmalı Altı Köşe Somun,
  • Tablalı Somun,
  • Altı Köşe Perçin Somun,
  • Fiberli Flanşlı Somun,
  • Pres Somunu,
  • Birleştirme Somunu,
  • Kafes Somun,
  • Uzatma Somun,
  • Altı Köşe Kaynak Somun,
  • Altı Köşe Flanşlı Somun,
  • Kontra Somun,
  • Plastik Kelebek Somunu
  • Kelebek Somunu,
  • Takviyeli Somun,
  • Yuvarlak Düz Kafa Perçin Somun,
  • Ağır Yük Somunu,
  • Ağaç Somunu,
  • Silindir Somunu,
  • Çelik Konstrüksiyon Somunu gibi türleri bulunmaktadır.

Somun Nerede Kullanılır?

Ortasında cıvata ve vidanın geçmesi için yer alan delik sayesinde, cıvatanın takılacağa yere kuvvetlice konumlanmasını sağlamaktadır. Cıvata ile birlikte kullanılacak somun, ne kadar güçlüce sıkılırsa, o parçanın sağlamlığı o oranda artmaktadır.

Yukarıda belirttiğimiz gibi birçok tipi bulunan somun için kullanım alanları da bir o kadar çoktur. Yani cıvata kullanılan hemen her yerde somun da kullanılabilmektedir. Makine, otomotiv, beyaz eşya, küçük ev aletleri, mobilya, gıda ve sağlık alanlarında farklı amaçlarla kullanılmaktadır.

Sağlamlık istenen yerlerde kaliteli somun ve kaliteli cıvata kullanmak gerekmektedir. Somun kalitesi tek haneli rakamlarla belirtilmektedir. Aynı zamanda somun uygulanan gerilim, somun kalite sayısının 10 katına eşittir. Örneğin kalite seviyesi 6 olan bir somun üzerine uygulanacak en yüksek gerilim 60 kg/mm’dir.

Benzer Yazılar



admin 0 Yorumlar
May 16 2022
İmbus Civata Standartları

İmbus civata nedir?

Sanayide kullanılan bağlantı elemanlarının bazılarının baş kısmının çıkıntı oluşturması tercih edilmeyebilmektedir. Kullanılan bağlantı elemanları arasında vida, civata gibi birleştirme sağlayan elemanların birçoğunun baş kısmı dışarıda kalmaktadır. Baş kısmı olmayan elemanların ise sağlamlaştırılması ile ilgili sorunlar oluşabilmektedir. Bu tip durumlarda imbus civata kullanılmaktadır. İmbusların baş kısmı, ana parçaya gömük şekilde birleşmesini sağlayacak şekilde üretilmektedir.

İmbus Civata Nerede Kullanılır?

Baş kısmında altıgen soket yer alan ve alyan anahtar takımı ile kullanılan civata çeşitidir. Somun anahtarının kullanılamadığı alanlarda tercih edilmektedir. Ayrıca parçalarda sürtünme ihtimali olan yerlerde, içeri gömülebilme özelliği sayesinde imbus başlı civata kullanılmaktadır.

İmbus civataların başının gireceği yer dar ise cıvatayı sıkmak için somun anahtarı kullanılamamaktadır. Ya da cıvatanın baş kısmının dışarıda kalması risk oluşturacak durumlarda, gömme anahtarlı civata kullanılmaktadır. Bunlara alyan başlı imbus civatalar denilmektedir. Çoğunlukla altıgen girinti bulunan imbus cıvatalar alyan anahtarı takımları ile montajı yapılmaktadır. Alyan anahtar setleri, altıgen kenarları olan “L” harfine benzeyen farklı çaplarda sert çubuklardan oluşmaktadır. Alyan anahtarlar cıvata başındaki altıgen girintilerin içine oturtulup döndürülerek kullanılmaktadır.

Makine, inşaat gibi sektörlerde yoğun bir şekilde imbus çeşitleri tercih edilirken, inşaat sektöründe çelik konstrüksiyonların montajında da yoğun olarak kullanılmaktadır.

İmbus Civata Standartları

Bir diğer adı silindirik başlı gömme anahtarlı ya da alyan başlı cıvata (allen cıvata)’dır. İmbuslar kullanım alanlarına göre farklı ölçülerde üretilebilmektedir. İşin gerektirdiği özelliklere uygun, imbus civata dişleri, metrik veya inç kullanılarak üretilmektedir.

İmbus başlı ölçüleri özel ölçüler haricinde ölçü standartları, uzunluk 6 – 240 mm ve çapı M2 – M24 arasındadır. Mukavemet değer aralığı 8.8 – 10.9 -12.9’dir.

İmbus Civata Çeşitleri

Baş biçimine göre civata çeşitleri arasında yer alan alyan başlı ve havşa başlı civatalar için  farklı ölçü standartları mevcuttur. Baş biçimine ve gövde biçimine göre civata çeşitleri:

  • Altı Köşe Başlı Cıvata,
  • Alyan Başlı Cıvata,
  • Havşa Başlı Gömme Anahtarlı Cıvata,
  • Halka Başlı Cıvata,
  • Göz Başlı Cıvata,
  • Tornavida ve Yıldız Başlı Tornavida Ağızlı Cıvatalar,
  • U Cıvatalar,
  • Flanşlı Cıvatalar
  • Özel amaçlı üretilen cıvatalar

Gövde biçimine göre civata çeşitleri şunlardır. Germe Cıvata, Setskur Vidalı Pim, Saç Vida, Akıllı Vida, Ağaç Vida, Esnek Cıvata ve Saplama Cıvata

Benzer Yazılar

admin 0 Yorumlar
May 9 2022
Rondela Pul Nedir?

Rondela Pul Nedir?

Genellikle cıvatanın baş tarafının altında konumlanan orta kısmı delik olan halka biçimli sac parçalara rondela ya da pul denir. Cıvatalar somun ile kullanıldığında rondela bağlantı yapılan parçanın üstüne bağlanmaktadır. Aynı zamanda cıvata bağlantı noktalarının olası hasar görmelerini engellemektedirler. Bu nedenle bağlandığı parçadan daha yumuşak bir maddeden üretilmektedirler. Örneğin bronz, sac, pirinç, kurşun, yumuşak çelik, bakır, alüminyum gibi yumuşak metallerden üretilmektedirler.

Rondela Nerelerde Kullanılmaktadır?

Rondela ya da diğer adıyla pulun bir diğer görev alanı, somun ve cıvata başlarının daha geniş yüzeye baskı yapmasını sağlamakla görevlidirler. Bazen de ana parçadaki deliğin cıvatanın çapından büyük olduğu hallerde pul kullanılmaktadır. Titreşim oluşan çalışma ortamlarında cıvataların gevşemesine engellemek için rondela somun ya da emniyet sacları kullanılmaktadır.

Makine parçaları ile somun, cıvata gibi vidalı elemanların birbirine bağlanmaları sırasında, parça yüzeyindeki zedelenmeleri ve  gevşemesine engel olan, ortası delik metal halka elemanlara rondela somun denilmektedir.



Rondelalar ve emniyet sacları somunların frenlenmesi için kullanılan makine elemanlarıdır.

Cıvata ile somun ya da sıkıştırılan parça arasındaki fazla olan mesafeyi telafi etmek amaçlı üst üste birden fazla kullanılarak yay görevi görmektedirler. Farklı çeşitlerde farklı ölçülerde rondela çeşitleri vardır. Rondelanın ölçülerinde anma çapı, delik çapı, dış çap, et kalınlığı ve ağırlık başlıkları dikkate alınmaktadır.



Rondela Pul İmalatı

Kullanım alanına göre değişkenlik gösteren rondela çeşitleri mevcuttur. Bunlar düz, kare, kavisli, yaylı, tırtıklı, çanak, imbus gibi birçok tipte üretilmektedir.

Rondela, sıkıştırılacak parçayla somun-cıvata arasına konulan, bağlantının kendiliğinden gevşemesini, sıkılan parçanın yüzeyinin deforme olmasını engellemek için tırtıklı rondela pul çeşidi kullanılmaktadır.

Rondela imalatında hammadde tabakalar halinde kesilerek hazırlanmaktadır. Ardından yüksek tonajlı eksantrik presler ile kalıpların basım işlemi tamamlanır. Devamında kontrol yapılarak eleme, vibrasyon testi, parlatma ve paketleme aşamalarıyla tamamlanmaktadır. Rondela farklı çeşitlerde üretilebilmektedir. İhtiyaca göre rondela üretimi yapılabilmektedir. Metal rondela dışında farklı madenlerden de rondela imalatı yapılmaktadır. Rondela pul fiyatları için iletişim bölümünden bizimle irtibata geçebilirsiniz.



Benzer Yazılar



admin 0 Yorumlar
Nis 26 2022
Kopilya Pimi ve Çeşitleri

Kopilya Pimi

Çalışma ortamı ya da çalışma sürecinde titreşim bulunan yerlerde somun, ayar bileziği ve perno gibi parçaların titreşim sonucu çözülmesini engellemek amaçlı kullanılan silindirik makine elemanlarına kopilya pimi denilmektedir. Bayanların kullandığı tel tokaları andıran, maşa görünümlü bu parçalar ayrıca kupilya, gupilya, gopilya gibi farklı isimlerle de kullanılmaktadır.

İçindekiler

Kopilya Pimi Kullanım Alanları

Kupilya pim, somun ve cıvata gibi elemanları kilitlemek için bağlantı elemanı olarak kullanılan metalik bir elemandır. Normal bir cıvatalarda veya diğer bağlantı elemanlarında küçük delikler açarak kupilya pimi kullanılabilmektedir. Farklı bir tutturucu türü olan çatal pimler, zaten delik açtıkları için kopilyalarla birlikte kullanılmaktadır.

Perno : Hareketli birleştirme amaçlı genellikle makaralarda, mafsallı birleştirme gereken ortamlarda kullanılmaktadır. Makine ve motorlu taşıt imalatı, tren lokomotif ve vagon üretiminde tercih edilmektedir.

Ayar Bileziği: Mil üzerindeki çark, kasnak, makara gibi elemanların mil ekseni doğrultusunda kaymasını engelleyen elemanlardır.

Kopilya Pimi ile Perno arasındaki fark nedir?

Pimlerin üretimi esnasında bulundukları yere sıkışma mantığı olduğundan konik yada çentikli yapıya sahiptirler. Perno tıpkı pim mantığında çalışmaktadır. Döner parçaların birbirine bağlanmasında tercih edilmektedir. Perno ve pim her ikisi de mafsallama için kullanılan elemanlarıdır.

Kopilya Pimi Çeşitleri

Silindirik makine elemanları olan kopilyalar standart üretimde 3 farklı sınıfa ayrılmaktadır.

  • Maşa kopilya,
  • Yaylı kopilya,
  • Kama biçimli kopilya olmak üzere üç sınıfa ayrılmaktadır.

En yoğun kullanıma sahip maşa biçimli kopilya çeşitleridir. Elbette bu 3 biçim dışında talebe özel farklı şekillere ve ölçülere sahip kopilya imalatı yapılmaktadır. Diğer kopilya pim çeşitleri:

Bölünmüş pim: Metalleri birbirine tutturmak için bir araç olarak kurulum için kullanım sırasında bükülen, zımba veya perçin benzeri kullanılan iki çubuk veya tırnağa sahip metal bir tutturucudur.
Firkete pim: Genellikle R harfini andıran, bükülmeye gerek kalmadan kullanılmaktadır.
Papyon pim: Papyon şeklinde bir firkete pim türüdür.
Çember pim: Halka şeklinde kopilyalardır.
Clevis pim: Kendisine bağlı olan cismin pin ekseni içerisinde dönme hareketine izin veren bir bağlantı elemanı türüdür. Bu tip pim bir sap, delik ve kafadan oluşur. Delik, pimin karşı tarafındaki şafttan geçer. Genellikle, çatal pimi bir kelepçe ile birlikte kullanılmaktadır.
Dübel pimi:
Konik pim: “Bir konik pim, makine mühendisliğinde sabitleme için kullanılan çelik bir çubuktur. Farklı uçlarda biraz daha büyük çaplara sahipler”.
Yivli pimler: Yivli pimler, çubuk veya bobin stoğundan yapılmış üç uzunlamasına yivli silindiriktir.
Tırtıllı pimler: Bu tip çatal pim, normal çapları 3/32-3/8 olan tipik bir rulo biçimli pimdir.
Tel çıt çıtlı pimler: Bunlar, bileşenleri tek bir yerde tutmak için çatal pimlerde veya şaftlarda kullanılır.
Çekiç seti çatal pimleri: Geçici bir tutuş için yerleştirildikten sonra bir çekiçle vurulurlar.
Kamalı kilit pimleri: Bu ağır pimi bir çatal pimdeki deliğin içine yerleştirin. Yerleştirdikten sonra, kale için çatalları açmak için bir çekiç ile vurabilirsiniz.



Kopilya şekli itibariyle çelik telin ikiye katlanması ile üretilmektedir. Hareketli alanlarda kullanılan cıvataların uç kısmındaki delikten geçirilip her iki uç ters yöne bükülerek, cıvatanın hareket veya titreşimden dolayı çıkma ihtimali emniyet altına alınmış olmaktadır. Kopilya imalatı sırasında inox malzeme ile kaplanarak paslanmaz kopilya üretimi de yapılmaktadır.

Kopilya (Gupilya) Ölçüleri

Diğer adıyla gupilya çapı, geçeceği delik çapından daha küçük olmalıdır. Anma çapı olarak geçirilecek delik çapı kullanılmaktadır. Diğer kopilya ölçü standartları aşağıdaki tabloda yer almaktadır.

Kopilyalar tek kullanım için uygundur. Bükülme pimi zayıflatacağından birden fazla kullanımlarda kopma, kırılma gibi durumlar yaşanabilmektedir.

Kopilya Pimi Nasıl Çıkarılır?

Bir pimi çıkarmak için öncelikle pimin nasıl takıldığına, deliğin kalın ve paslı olup olmadığına bağlı olarak kolay ya da zor olabilmektedir.

Kupilya piminin bükülmüş tarafları bir pense yardımıyla nazikçe düzeltilmelidir. Bu pime fazla kuvvet uygulamak kopma, kırılma yaşatabileceğinden tüm süreci daha zor hale getirebilir. Bu nedenle kopilya takarken standartlara uymak; çıkarma işlemini de kolaylaştıracaktır.

Kamalı piminizin o kısmını tamamen düzelttikten sonra, yukarıdaki resimde olduğu gibi, kopilyanın diğer ucunu kavramak için pensenizi kullanabilirsiniz. Ardından pimi çekin, pimin çekilmesi zorsa pime pense ile vurabilirsiniz . Birkaç vuruştan sonra kopilya deliğinden dışarı çıkacaktır.

Benzer Yazılar

admin 0 Yorumlar
Nis 18 2022
Paslanmaz Saplama Gijon İmalatı – Saplama Fiyatları

Paslanmaz Saplama Gijon Nedir?

Uçlarından diş açılmış başsız, paslanma karşıtı malzemelerle kaplanmış bağlantı elemanlarına paslanmaz saplama gijon adı verilmektedir. Endüstrinin birçok dalında değişik adlarda karşımıza çıkmaktadır. Kullanılan isimlerinden bazıları vida mili ya da tij saplama olarak geçmektedir.

Yoğun bir şekilde sökülüp takılan yerlerde kullanılmaktadır. Kullanıldığı ortamlardaki nem, su gibi etkenlerden olumsuz yönde etkilenmemesi için inox kaplamalı paslanmaz gijon saplama imalatı yapılmaktadır. Bu elemanlar, silindirik yüzeyin her iki tarafına aynı adım sayısında kanallar açılarak belirli çap ve boylarda saplama standartları tebliğine uygun üretilmektedir. Talebe göre özel ölçülerde ve özel kaplama malzemelerinden üretilebilmektedir.

Saplama Çeşitleri

Farklı çalışma koşulları ve ortamlarına uygun malzemelerden imalatı yapılan gijon saplama çeşitleri farklı boy ve çaplardadır.

  • Gövde kısmı tamamı dişli olan tam boy dişli gijon saplama
  • Birbirinden farklı boylardaki parçaların birleşmesi için tapa uçlu gijon saplama
  • Eşit boylardaki parçaların birleştirilmesinde çift uçlu gijon saplama
  • Sızdırmazlık gereken ortamlara uygun yivli gijon saplama
  • Farklı amaçlarla kullanılan kısa gövdeli çift uçlu saplama

Saplama Gijon Kullanım Alanları

Genellikle gerilim ve baskı altındaki çalışma alanlarına uygun yapıdadırlar. Farklı çap ve boyda üretilen bu yuvarlak metal silindirik parçalar; yoğun tak-çıkar yapılan alanlarda tercih edilmektedir. bu elemanları paslanmaya karşı dayanıklı kılan özel çinko karışımıdır.

Bu gijonlar birçok alanda kullanılmaktadır. Ana kullanım amaçları birleştirme ve gerdirmedir. Örneğin prefabrik çelik yapı parçalarının birleştirilmesi gerdirme amaçlı kullanılmaktadır. Asansör kabinlerinde ise gerdirme amaçlı tercih edilmektedir. Yine otomobillerin aks, motor kapak gibi parça bağlantılarında kullanılmaktadır. Kullanım şekli olarak, ana parçada yer alan kör deliklere monte edilmektedirler. Bu delikler sayesinde iki ya da daha fazla parçayı birbirine birleştirirler. Paslanmaya karşı özel çinkodan üretilen gijon saplamalar birçok sektörde kullanılan önemli elemanlardandır. Dişli olarak tasarlanan ve daha yüksek tutucu özelliğe sahip olan gijonlar, askı sistemlerinin vazgeçilmezleri arasındadır. Bir diğer kullanım amaçları da prefabrik yapılarda ankraj amaçlı, asansör gibi askı sistemlerinde flanş olarak kullanılmaktadır.



Flanş Nedir?

Flanş, iki farklı makina ya da tesisat elemanlarının sızdırmaz bir şekilde bağlanmasını sağlayan bağlantı elemanlarıdır. Çoğunlukla sıvı geçişi olan vana, depo, pompa ya da tesisat çıkışlarında kullanılmaktadır.



Saplama Ölçüleri, Fiyatları ve İmalatı

Paslanma yapmayan gijon elemanları farklı boy ve çaplarda üretilebilmektedir. Ayrıca özel boy ve çaplarda kaliteli gijon imalatı yapılmaktadır. Farklı ölçü ve kullanım alanına göre farklı çeşitlerde olduğundan gijon saplama fiyatları için sabit bir ücreti söylemek mümkün değildir.

Paslanmaz saplama ihtiyaca göre farklı ölçü ve çeşitlerde üretilmektedir. Üretim saplama standartları tebliğine uygun yapılmaktadır. İstenilirse özel ölçülerde de üretilmektedir. Özel ölçü saplama, toptan fiyat teklifi ya da liste fiyatlarını öğrenmek için iletişim numaramızdan bize ulaşabilirsiniz.

Günümüzde birçok farklı saplama imal edilmektedir. Bunlar; Tam Diş Gijon Saplama, Yarım Diş , Kimyasal, Kimyasal Cam Tipi , Metrik Dişli , Çift Taraflı Trifon , İki Ucu Dişli Kanepe Çekyat Saplaması, İki Ucu Dişli, Yarım Dişli , Galvaniz ve Lak Kaplamalı Tam Dişli, Whitworth Tam Dişli Cıvata, Inox Çelik Tam Diş, Pahlı Tam Dişli. Piyasada en sık kullanılan saplama ölçüleri M6, M16 ve M8 gijon saplama çeşitleridir.

Benzer Yazılar

admin 0 Yorumlar
Nis 5 2022
Delikli Halka Cıvata ve Çeşitleri

Halkalı (Göz) Cıvata

Delikli cıvatalar, sabitleme, çekme, itme veya kaldırma gereken durumlar için bir bağlantı noktası olarak kullanılmaktadır. Bu cıvatalar çoğunlukla endüstriyel uygulamalarda kullanılmaktadır. Ancak genellikle yanlış bilindiğinden, kullanımı da yanlış olmaktadır. Diğer adı göz cıvata veya halka cıvata olarak geçer.

Halkalı Cıvata Bölümleri

Halkalı cıvatalar, uygulamaya ve kullanım yerine göre farklı tipte tasarlanmış çeşitleri mevcuttur. Öncelikle teknik parçalarını inceleyecek olursak.

Göz : Üstteki yuvarlak delik kısmıdır. Bu alan bükülen, kaynaklanan veya dövülebilen halka kısmıdır.
Omuz – Göz ve gövdenin birleştiği ve bükülmeye karşı dayanıklı olan kısmı
Şaft – Delik halkaya takılan dişli sap kısım

Halkalı cıvatanın üzerinde standart olan bazı tanımlar mevcuttur.

  • üreticinin adı ya da ticari markası,
  • boyut veya ideal yük,
  • alaşım delikli cıvatalar için kalite

Halkalı Cıvata Çeşitleri

Göz ve gövde kısmının birleştiği ve bükülmeye karşı dayanıklılık sağlayan omuz bölümüne göre delikli cıvatalar omuzlu cıvata ve omuzsuz cıvata olarak ikiye ayrılır.

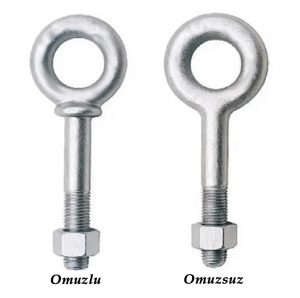

Omuzlu Halka Cıvata

Bu delikli cıvatalar, göz ve gövdenin birleştiği noktada bir omuz ile üretilmiştir. Bu omuz yapısı, dişli sap bölümündeki yamulma gerilimlerini azaltmaktadır.

Daha çok yan ya da açısal yükleme için kullanılmaktadır. Verim alınması için omuz bölümünün yükleme açısı ile birebir aynı yönde olması gerekmektedir. Yükleme açılarındaki farklılık standart değerlerinde azalmalara neden olabilmektedir.

Omuzsuz Halka Cıvata

Genellikle düz model delikli cıvatalar olarak da bilinmektedir. Sadece dikey ya da sıralı kaldırmalar için tercih edilmektedir. Omuzsuz cıvatalar, yandan ya da açısal yüklemeler için uygun değildir.



Kullanım alanına göre farklı tasarımlara sahip delikli cıvata çeşitleri mevcuttur. Bunlardan bazıları; uzun saplı, döner kapı cıvataları, gecikme dişli ahşap vida ve yüksek gerilim kaldırma halkalı cıvatalar, ağır hizmet dahil olmak üzere çok çeşitli paslanmaz çelik halkalı cıvatalar mevcuttur.

Dövme Göz Cıvataları

Dövme göz cıvatalar, daha güçlü, daha sert ve daha dayanıklı bir ürün oluşturmak için metalin tane yapısını değiştiren biçime dövülür veya preslenir. Bu cıvatalar, diğer göz cıvatalardan daha mukavemetli olduklarından, üretildikleri malzemenin gerilme kuvveti oranındaki yüklere dayanabildiklerinden ve daha büyük boyutlarda olduklarından, ağır yük kaldırma uygulamaları için daha elverişlidir.

Bükülmüş Göz Cıvatalar

Döndürülmüş gözlü veya telli mapalar olarak da adlandırılan bu mapalar, gözü oluşturacak şekilde bükülmüş ve şekillendirilmiş tek parçadan yapılmıştır.

Bükülmüş delikli göz cıvatalar öncelikle daha hafif uygulamalar için kullanılmalıdır. Göz kısmının açılmasına sebep olacak ağır yüklerden ya da cıvatayı bükebilecek, kıracak açısal yüklerden kaçınmak gerekmektedir.

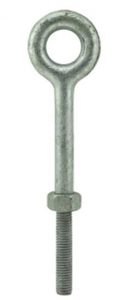

Somun Göz Cıvatalar

Cıvatanın dişli sap kısmı bağlantı yapılacak yükün alt tarafından dışarı çıkar ve bir somun vasıtasıyla yüke sabitlenir. Somun delikli göz cıvatalar omuzlu veya omuzsuz, dövme, kaynaklı veya eğik gözlü olarak üretilebilmektedir.

Makine Göz Cıvataları

Bu cıvatalarda sap kısmı tamamen dişlidir. Özellikle kaldırma noktası olarak tasarlanmış dişli deliklere takılmak üzere üretilmektedir. Omuzlu olanları 45° açıya kadar açısal yüklerle kullanılabilmektedir.

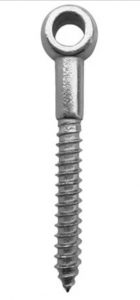

Vidalı Göz Cıvatalar

Vidalı göz cıvatalar özünde halkalı bir vida olarak tanımlanabilir.  Uca doğru sivrilen dişli bir sapa sahiptir. Genellikle hafif uygulamalar için kullanılmaktadır. Ahşap ya da gecikmeli dübel ile vidalanırlar. Bu cıvataların çalışma yük limitleri yoktur. Asansör gibi ağır yük uygulamalarında kullanılması tavsiye edilmemektedir.

Halka (Delikli) Göz Cıvata Malzemeleri

Göz cıvataların kullanılacağı ortamlar korozyon oluşan ortamlar ise, delikli cıvata malzemesi sizin için önemli olabilmektedir. En çok kullanılan halkalı cıvata malzemeleri şunlardır:

Paslanmaz Çelik Cıvata

Paslanmaz çelik cıvatalar, çizilme, boyanma ya da dövülme gibi değişimlerde paslanmaya karşı direncini her zaman korumaktadır. Birçok farklı paslanmaz çelik kalitesi mevcuttur.

Galvanizli Halka Cıvata

Galvanizleme işleminde, metal malzemeye korozyon ve oksitlenmeden korunmak için ince bir çinko kaplama yapılmaktadır. Galvanizli halka cıvatalar, en öncelikli sorunun nem kaynaklı korozyon olmadığı ancak nem ihtimali olan ortamlarda tercih edilmektedir.

Benzer Yazılar

admin 0 Yorumlar
Mar 30 2022
Paslanmaz Saplama İmalatı ve Fiyatları

Paslanmaz Saplama Nedir?

Her iki tarafından diş açılmış sapı ve başı olmayan, inox, elektro galvaniz ve dakroment kaplama yapılan elemanlara paslanmaz saplama denilmektedir. Aktif bir şekilde kullanılan bağlantı elemanlarıdır. Endüstride farklı isimlerle kullanılabilmektedir. Bunlar; gijon saplama, inox vida mili ya da tij saplama olarak geçmektedir.



Paslanmaz Saplama İmalatı

Inox saplama ihtiyaca göre farklı ölçü ve çeşitlerde üretilmektedir. Belirli çap ve boy olmak üzere saplama standartları tebliğine uygun üretilmektedir. İstenilirse özel ölçülerde de üretilmektedir. Farklı kalınlık ve uzunlukta, bir yanı yivli, yuvarlak metal silindirik parçalar şeklinde imalat süreci mevcuttur.



Saplama Çeşitleri

Özel kullanım alanlarına uygun imalatı yapılan inox saplamalar farklı çeşitlerde imal edilmektedir.

  • Bunlar gövdesinin tümü dişli olan inox tam boy dişli saplamalar
  • Farklı uzunluktaki parçaların birleşmesinde tapa uçlu inox saplama,
  • Eşit parçaların birleştirilmesinde de çift uçlu inox saplama
  • Sızdırmazlık istenen ortamlar için yivli inox saplama
  • Farklı amaçlarla kullanılan kısa gövdeli çift uçlu saplamalardır

Saplama Ölçüleri

Inox saplamalar değişik uzunluk ve çaplarda imalatı yapılabilmektedir. İsteğe göre özel saplama ölçülerinde üretilebilmektedir. Farklı ölçü ve kullanım alanına göre farklı çeşitlerde olduğundan inox saplama fiyatları için sabit bir ücreti söylemek mümkün değildir. Toptan saplama fiyat bilgisi almak ya da mevcut liste fiyatları için ayrıntılı bilgi almak isterseniz iletişim numaramızdan bize ulaşabilirsiniz.

Piyasadaki farklı inox saplama çeşitlerinden bazıları şunlardır: Inox Tam Diş, Yarım Diş , Kimyasal, Kimyasal Cam Tipi , Inox Metrik Dişli , Çift Taraflı Trifon , İki Ucu Dişli Kanepe Çekyat Saplaması, İki Ucu Dişli, Yarım Dişli , Galvaniz Kaplamalı Tam Dişli, Lak Kaplamalı Tam Dişli, Whitworth Tam Dişli Cıvata, Inox Çelik Tam Diş, Pahlı Tam Dişli

Endüstride en çok tercih edilen saplama ölçüleri şunlardır.

  • M6 saplama,
  • M8 saplama
  • M16 saplama



Kullanım Alanları

Saplama cıvatalar, askı sistemlerinde birleştirme amaçlı, çelik konstrüksiyon sistemlerde ise gerdirme amaçlı kullanılmaktadır. Çeşitli alanlarda farklı çap ve uzunluklar için tercih edilmektedir. Örneğin prefabrik yapılarda kullanılan ankraj, asansör kabinlerinde flanşlar olarak kullanılmaktadır. Araçlarda aksları, motor kapaklarını motora bağlama, çelik konstrüksiyonlarda yüksek mukavemetli bağlantı elemanları olarak kullanılmaktadır. Genellikle ana parçanın gövdesi üzerinde yer alan kör deliklerde kullanılmaktadır. Bu delikler sayesinde iki ya da daha fazla parçayı birbirine birleştirmektedirler. İç içe geçmiş yada farklı bir gövde üzerine eklenen parçaların bağlantısı için saplama cıvata elemanları kullanılmaktadır. Paslanmaya karşı özel çinkodan üretilen bu parçalar, hırdavat sektörünün önemli parçalarındandır. Dişli olarak tasarlanan ve daha yüksek tutucu özelliğe kavuşan bu elemanlar, askı sistemlerinde sıklıkla kullanılmaktadır.

Paslanamaz Saplama Fiyatları

Birçok sektörde tercih edilen inox saplamalar standart çap ve uzunluklarda üretilmektedir. Standart ölçüler haricinde de özel ölçüde inox saplama imalatı yapılmaktadır. Her boy ve çap ölçüsü, saplama fiyatını belirlerken aynı zamanda adetin artmasıyla toptan saplama fiyatları değişmektedir. Özel ölçülerde paslanmaz saplama fiyatları için bizimle iletişime geçebilirsiniz.

Benzer Yazılar



admin 0 Yorumlar
Mar 21 2022
Rondela Pul ve Çeşitleri

Rondela Pul Nedir?

Rondela, cıvata ve vidaların kullanımında yük dağılımını sağlayan, malzeme olarak sert olmayan çelikten üretilen bağlantı elemanlarıdır. Cıvatanın sıkılması sırasında baş kısmında gelen yükü daha geniş bir yüzeye dağıttığından cıvata gevşemez. Ayrıca cıvatanın baş tarafı ile somun arasındaki mesafenin uzun olmasında mesafeyi kısaltmaya da yaramaktadır. Görüntüleri ince yassı halka şeklindedir. Bir diğer adı rondela pul olarak kullanılmaktadır.

Rondela Pul Çeşitleri

Kullanım alanlarına göre farklı tipte rondela pul çeşitleri mevcuttur. Cıvata ile somun ya da sıkıştırılan parça arasındaki fazla olan mesafeyi telafi etmek için yay görevi görmektedir. Bazı rondela çeşitleri ise üzerindeki dişler sayesinde kilitleme hareketi sağlamaktadır. Özellikle titreşimli çalışma alanlarında tercih edilmektedir.

A Tipi Düz Rondela

Genelde küçük başlı vidalarla birlikte kullanılan, ortasında delik bulunan düz, disk şeklindeki pullara A Tipi Düz Rondela denilmektedir.

B Tipi Yaylı Rondela Pullar

Titreşim ve sarsıntı olan ortamlarda, somunun gevşememesi için yaylı rondela kullanılmaktadır. Bu pul halka şeklindedir ve yay çeliğinden üretilmektedir. Yay gerilimi nedeniyle uçları hafifçe yukarı ve aşağı kaldırılır. B tipi yaylı rondela çeşitleri, somun veya cıvatanın üstüne ya da altında konumlanarak her iki uç birbirine bakana kadar sıkılarak kullanılmaktadır.

Kavisli Yaylı Rondela

Bu pul çeşidi, az yük dağılımı ve esneklik gerektiği alanlarda kullanılmaktadır. Hilal şeklinde olup hafifçe kıvrılmış yapıları vardır.

Bunlar haricinde çok çeşitli rondela pul çeşitleri mevcuttur. Bunlardan bazıları kilitli rondela, tırtıllı rondela, u rondela, imbus rondela, layner, rulman baskı, çanak pullar olup malzeme olarak bakır, çelik ve alüminyum çeşitleri de mevcuttur.

Rondela Pul Ne İşe Yarar?

Rondelalar sıklıkla cıvata vida gibi dişli bağlantı elemanları ile kullanılan, orta kısmı delik olan yassı ince metal plakalardır. Yüzey ile cıvata arasında takviye görevi görerek vibrasyonu en aza indirerek paslanmayı da önler. Yükü daha geniş bir yüzeye dağıtmak ve birleştirildikleri yüzeyi korumak için kullanılmaktadır. Ayrıca, vida takılacak deliğin vida çapından fazla büyük olması durumunda genişlik farklılıklarının ayarlanmasını sağlamaktadır. Rondela pulların bir diğer görevi de; ahşap ve plastik yumuşak zeminlere zarar gelmesini önlemektir.

Benzer Yazılar

admin 0 Yorumlar
Mar 14 2022
Fore Kazık Uygulaması

Fore Kazık Nedir?

Zemin yapısının zayıf olduğu yerlerde, inşaat yüklerini sağlam zemin ile buluşmasını amaçlayan sisteme fore kazık uygulaması denilmektedir.  Teknik olarak; zemin dairesel kesitli delgi ile delinerek, içine yerleştirilen donatının beton ile güçlendirilmesidir. Fore kazık düşey zemin elemanlarından biridir. Yurdumuzda uygulanan fore kazık uygulamasında sıklıkla 65-80-100-120-150 cm çap, 0-50 metre derinlik oranları tercih edilmektedir.

Fore Kazık Uygulaması Aşamaları

İnşası yapılacak yapı ve çevresi kapsamlı araştırılarak kullanılacak kazık uygulaması tespit edilerek uygulama projesi hazırlanır. Ardından belirlenen çap ve derinlikte uygun teçhizat ve fore kazık makinesi ile kuyu açılmaktadır. Kuyu açımı öncesi demir donatıların tamamlanmış ve beton bağlantılarının yapılmış olması önemli bir ayrıntıdır. Aksi halde fore kazık kuyuları bekleme nedeniyle kuyunun göçmesine ve tekrar kuyu açılması gibi zaman ve maliyet artışına sebep açabilmektedir. Kuyu için hazırlanan demir çubuklar kuyuya yerleştirilerek kuyuya beton dökümü yapılarak fore kazık uygulaması tamamlanır. Su olan zeminlerde betonun su ile karışmasını önlemek ve suyu zemine çıkarmak için beton döküm aşamasında tremi borusu kullanılmaktadır. Borunun üzerinde bulunan betonu besleme hunisi fore kazığın en altını doldurmak için kullanılmaktadır. Kolay birleşip ayrılabilen borulardır. Talebe göre farklı ölçülerde imalatı sağlanabilmektedir. Döküm tamamlandıktan hemen sonra tremi borusu yada kullanıldıysa kılıf borusu hızlı bir şekilde geri çekilmektedir.

Mini Kazık Uygulaması

Temel veya derin kazılarda düşey yer değiştirmelerde, yapıların dönmeye karşı güvene alınması için yapılan fore kazık sistemin düşey elemanları ise Mini Kazık ve ankraj uygulamalarıdır. Ayrıca Ankraj hakkında zemin ankraj nasıl uygulanır başlıklı konumuzu okuyabilirsiniz. Fore kazık ile hemen hemen aynı uygulamalara sahip olan mini kazık uygulaması çap boyutu 45 cm’e kadar olan durumlarda kullanılmaktadır. Fore kazık uygulamasında çap 65-150 cm olduğundan makinaları da oldukça büyük alan kaplamaktadırlar. Ancak küçük dar inşaat alanlarında bu makinaların kullanımında zorluklar yaşanmaktadır. Bu tip durumlarda küçük oluşu nedeniyle fore kazık makinaları tercih edilmektedir. Hatta bina içi alanlardaki ihtiyaç olan kazık sistemleri için micro kazık ya da mini kazık uygulamaları tercih edilmektedir.

Fore Kazık Fiyatları

Fore kazık uygulamasında maliyet belirlenirken bazı başlıklara göre fiyat belirlenmektedir. Bunlar: kazık miktarı, kazık çapı, demir donatının ayrıntıları ve işçiliktir. kazık hesabı zemin taşıma gücü özelliğine göre yapılmakta; kazık ölçüleri ve çeşitleri bu değişkenlere göre belirlendiğinden bu da dolaylı yoldan fiyatı etkilemektedir.

Fore Kazık Avantajları

  • Zayıf zeminlerde inşa edilecek yapıların sağlam zeminlere taşınması,
  • Temel kazma işlemini ortadan kaldırır.
  • Delme işlemi sırasında çevreye rahatsız edici bir durum yaratmaz.
  • Deprem anında binalardaki kolon ve kirişlerin kırılmasını engeller. Güven ve emniyet içinde kalmanız sağlar.
  • Yük taşıma kapasitesi yönünden oldukça avantajlıdır.
  • Yerinde imal edilebildiğinden lojistik gibi maliyet ve zaman kayıpları yoktur.
  • Boyları rahatlıkla uzatılıp kısaltılabilmektedir.
  • Bina altı park alanlarının oluşturulmasını sağlar.
  • Fore kazık makinalarının oldukça fazla olduğundan süre kazandırır.

Benzer Yazılar

admin 0 Yorumlar
Mar 7 2022
Ankraj Çeşitleri ve Faydaları

Kalıcı Ankraj ve Öngermeli Ankraj

Çelik bir teçhizatın, beton benzeri malzeme ya da ortam içerisine yerleştirilmesi işlemi ankraj olarak adlandırılmaktadır. Çelik donatılar tercih edildiğinden çelik ankraj adı da kullanılmaktadır. Donatının yerleştirileceği yerde belirli bir açı ile açılmış deliklere beton enjeksiyonu yapılmaktadır. Bu enjeksiyonda mukavemetli ve korozyona karşı korumalı özel çelik malzemeler kullanılmaktadır. Akla Ankraj nerede kullanılır sorusu gelebilir. Genel anlamda ankraj işlemi, yapı elemanlarını betona tutturmak için uygulanır ve üzerine uygulanan gerilme kuvvetini tabana ilettiklerinden zayıf tabanlarda çökmeye engel olmaktadırlar. Özellikle yeraltında açılan otopark, sığınak veya büyük barajlarda ankraj en çok tercih edilen işlemlerden biridir.



Ankraj Çeşitleri

Beton yüzeye uygulanan ankrajlar Amerika da bulunan American Concrete Institute tarafından yerleştirme zamanı ve yerleştirme şekline göre ankraj çeşitleri 2’ye ayrılmıştır. Bunlar sertleşmemiş betona yapılan ankrajlar (cast in place anchors) ve sertleşmiş betona yapılan ankrajlar (past installed anchors).

1-Sertleşmiş Betona Yapılan Ankraj

En çok tercih edilen yöntem sertleşmiş betonda önceden açılmış ankraj deliklerine uygulanmasıdır. Bu yöntemde kimyasal yapıştırıcılar kullanılarak kimyasal bağlı ankraj, harç kullanılarak harçlı ankrajlar ve mekanik ankrajlar tercih edilmektedir. Ankraj işlemi; ankrajın deliği, çelik halat, kafa, plaka, grip (kama), merkezleyici, ayırıcı, koruge boru, enjeksiyon, ankrajın kökü parçalarından oluşmaktadır.

2-Öngermeli Ankraj

İnşaatlarda öngermeli ankraj ve kalıcı ankraj uygulamaları yapılmaktadır. Öngörmeli ankraj özellikle inşaat alanında etraftaki yapıları güvene almak için bazen geçici yani öngermeli ankraj uygulanmaktadır. Sabit olarak düşünülen yapılarda ya da açıkta kalacak derin kazıları desteklemek için kalıcı ankrajlar kullanılmaktadır. Ankraj uygulamaları genellikle; fore kazık ankraj, mini kazık ankraj, perde ankraj ve püskürtme beton ankraj olarak tercih edilmektedir.

Öngermeli ankraj aşamalarını incelersek;

  • Delgi işlemi projedeki ölçülere göre belirlenen derecelerde açılarla uygulanır.
  • Çelik halatlar hazırlanır.
  • Kuyularda su olması durumunda kılavuz sistemi ile su ve çamurdan arındırması
  • Açılan kuyular kaliteli çimentolarla veya kimyasal yapıştırıcılarla enjeksiyon uygulanır.
  • Kafa, ankraj plakası, grip elemanları montajlanarak germe işlemi
  • Projede belirtilen yüklerde germe makinesi ile gergiler uygulanarak öngerme ankraj işlemi tamamlanır.

Fore Kazık

Örneğin fore kazık en çok uygulanan yapım yöntemlerinden biridir. Taban alanın; belirlenen ölçülerde dairesel kesitli delgi yapılıp, demir donatı yerleştirilerek beton dökülmesine fore kazık ankraj sistemidir. Günümüzde depreme dayanıklı yapıların inşası için fore kazık sistemi uygulanmaktadır. Derin temellerle inşa edilecek yapıların yüklerini, zayıf zeminlerden güçlü zemine taşımak için fore kazık kullanılmaktadır. Yapım yöntemi ve malzeme türüne göre fore kazık yöntemleri mevcuttur.

Ankrajın Sağladığı Faydalar

İnsanların yoğun olarak yaşadığı bölgelerde inşa edilecek yapıların güvenliği için, derin temellere ihtiyaç duyulmaktadır. Bu gibi durumlarda ankraj hem güvenli ve hem ekonomik çözümler sunmaktadır. Üstelik beklenmeyen olumsuz durumlara karşı esnek çözümler sağlamaktadır.

Zayıf zeminlerde çökme gibi sorunları engellemektedir. Aynı zamanda deprem gibi nedenlerden dolayı hasar görmüş yapıların güçlendirilmesinde, yapılara taşıyıcı elemanlar eklenmesinde ankraj uygulamaları kullanılmaktadır.

Derin kazı yapılan bölgenin etrafındaki yapılara zarar vermeden güvenliğini sağlamak üzere öngermeli ankraj (geçici) ve kalıcı ankraj uygulanmaktadır. İnşaat alanında açılan çukurun kapatılana kadar su basması gibi durumları önlemek amaçlı geçici ankraj uygulanmaktadır.

Benzer Yazılar

admin 0 Yorumlar
Şub 21 2022
Saplama Cıvata Özellikleri

Saplama Cıvata Özellikleri

Saplama cıvatanın tüm çeşitleriyüksek basınçlı, sızdırmazlık gereken alanlarda ve flanş bağlantılarda kullanılmaktadır. Özellikle boru hatlarının kullanıldığı arıtma, petrokimya, petrol endüstrilerinde sıklıkla kullanılan saplama cıvata özellikleri (kalite ve ölçüleri) bazı standartlara göre tanımlanmıştır. Flanş bağlantılarında; flanş tipi ve basınç oranına göre cıvata özellikleri belirlenmektedir.

Saplama Cıvata Ucu: İhtiyaca göre saplama uçları oval olarak yuvarlatılmış, düz kesilmiş ve pahlı imal edilebilmektedir.

Saplama Cıvata Uzunluğu: Saplama cıvata uzunluğu genellikle uçtan uca ölçülmektedir. Yere yatay olarak ölçülen saplama cıvata uzunluğu, ilk dişten son dişe olan mesafedir. Saplama cıvatalar inç biriminde uzunlukları 1/4 oranında artması gerçekleşebilmektedir.

Saplama Cıvata Malzemesi: Cıvatalarda DIN (Almanya standartları) göre St37, St42, St70 yapı çelikleri kullanılmaktadır. Bu çelikler isimlerini kopma mukavemetine göre almaktadır. Örneğin St 37 çeliği 1 mm2 kesit alanında kopma mukavemeti 37 kp/mm2 olduğundan st37 olarak isimlendirilmektedir. Bazen karbon oranı taşıyan C harfi ile başlayan alaşımsız çelikler de kullanılmaktadır. Örneğin C45  %0.45 oranında karbon içeren alaşımsız kalite çelikten üretilmektedir.

Eğer yüksek kuvvet altında kullanılmayacaksa St37 çeliği kullanılabilir. Çünkü işlemesi oldukça basittir. Çelik kalitesi yükseldikçe işlenmesi zorlaştığından yüksek kuvvet altında kullanılabilmektedir.
Saplama cıvata üretiminde çelik haricinde; polimer, ahşap, seramik, gibi malzemelerde kullanılmaktadır.

İhtiyacınız olan saplama cıvata özellikleri farklı ise de bizi arayın veya çizimlerinizi gönderin. Üretim tesislerimizde projeye özel bağlantı elemanları üretimi yapılabilmektedir.

admin 0 Yorumlar
Şub 16 2022
Matkap Uçlu Vida Ne İşe Yarar?

Akıllı (Matkap Uçlu) Vida

Yeni nesil vida çeşitlerinden biri olan akıllı vidaların bir diğer adı matkap uçlu vidalardır. Adından da anlaşılacağı gibi vida ucunun matkap görevi gördüğü vidalardır. Ahşap, saç veya metal yüzeylerde vida kullanılacaksa öncesinde matkap ile delinmesi gerekmektedir. Ancak akıllı vida sayesinde matkap kullanımına gerek yoktur. Hatta ahşap yüzeylerde matkap ile delinmesi ardından vidanın kullanımı bazı ahşap yüzeylerde deformeye neden olmaktadır. Bu vidaların kullanımı sayesinde bu tip sorunlarında önüne geçilmiş oluyor.

Matkap Uçlu ile Normal Vida Arasındaki Farklar

Akıllı vida kendi yolunu açarak vidalama işlemi yapar. Herhangi bir matkap ile delme işlemine gerek duymaz. Normal vida kullanımında ise önceden matkap ile delik delinmesi gerekmektedir. Açılan deliğe vida sonradan yerleştirilmektedir.

Akıllı Vida Çeşitleri ve Fiyatları

İhtiyaca göre farklı çap, boy ve tipte akıllı vida çeşitleri mevcuttur. Hatta piyasada akıllı vida seti olarak satılan içerisinde ihtiyaç duyabileceğiniz birçok akıllı vida çeşidini bulmanız mümkün. Matkap uçlu vida çeşitlerinden bazıları: rondelalı, trapez saç vidası, yıldız havşa başlı…

Uç tarafında bulunan matkap ucuna benzeyen uç sayesinde metal ve benzeri yüzeylerde delik delme ihtiyacı olmadan tek başına hem delik deler hem de açtığı deliğe kılavuzlar sayesinde sabitlenmektedir.

Akıllı Vida Ölçüleri

Akıllı vidalar 5cm – 12 cm arasında değişik uzunluklara sahiptir. Ortalama 5,5 mm çapında üretilen akıllı vidalar ihtiyaca göre farklı ölçülerde imal edilebilmektedir.



Diğer Yazılar

admin 0 Yorumlar
