Nis 2 2023
Ankraj İmalatı

Ankraj İmalatı

Ankraj, bir yapıyı veya yapı elemanını yerinde sabitlemek için kullanılan bir yapısal bağlantı elemanıdır. Genellikle çelik veya betonarme yapıların temel veya duvarlarının bağlantıları için kullanılmaktadır. Ankrajlar, yapıyı istenmeyen yer değiştirmelerden ve titreşimlerden koruyan önemli bir yapısal elemandır.

Ankrajlar, betonarme yapıların yapımında kullanılan birçok farklı yapısal bağlantı elemanı arasında yer alır. Çeşitli tipleri vardır, ancak genellikle betonarme duvar veya kolonların temel plakalarına bağlandığı noktalarda kullanılmaktadır. Ankrajlar, temel plakalarına yerleştirilen ankraj çubukları veya ankraj levhaları şeklinde olabilir. Bu elemanlar, betonun sertleşmesiyle birlikte çelik elemanlarla birlikte kendi aralarında birleştirilmektedir.

Ankrajın Önemi

Ankrajlar, yapıların sabitlenmesinde önemli bir rol oynarlar ve doğru şekilde tasarlanmış ve monte edilmiş olmaları gerekmektedir. Ankraj imalatı, çeşitli mühendislik hesaplamalarını içerir ve ankrajların yük taşıma kapasitesini belirleyen birçok faktör vardır. Bunlar arasında ankrajın boyutu, beton kalitesi, ankrajın yerleştirileceği yapı elemanının tipi ve ankrajın tasarım yükü bulunmaktadır.

Ankraj imalatı işlemi, çelik veya betonarme ankrajların kesilmesi, bükülmesi, kaynaklanması ve diğer işlemlerle yapılmaktadır. Ankrajların imalatında, kaliteli malzeme seçimi, hassas ölçümler ve kaliteli işçilik çok önemlidir.

Ankraj Nasıl Yapılır?

Ankrajlar, genellikle betonarme yapıların temel veya duvarlarının bağlantılarında kullanılan bir yapısal bağlantı elemanıdır. Ankrajlar, yapıyı sabitlemek ve istenmeyen yer değiştirmelerden ve titreşimlerden korumak için kullanılmaktadır. İşte ankrajların nasıl yapıldığına dair genel bir açıklama:

  1. Ankrajın konumunu belirleyin: Ankrajın yapılacağı konum, mühendisler tarafından hesaplanan çeşitli faktörlere göre belirlenir. Bu faktörler arasında yapı elemanının tipi, ankrajın yük taşıma kapasitesi, ankrajın tasarım yükü, yerel yapı yönetmelikleri ve güvenlik gereksinimleri yer alır.
  2. Ankraj çubuklarını veya levhalarını hazırlayın: Ankrajın boyutu, tasarımı ve yük taşıma kapasitesine göre ankraj çubukları veya levhaları hazırlanır. Çelik ankraj çubukları bükülmüş veya kesilmiş olabilmektedir.
  3. Ankraj yuvalarını hazırlayın: Ankraj yuvaları, betonun sertleşmesiyle birlikte ankraj çubuklarının yerleştirileceği deliklerdir. Bu delikler, genellikle betonarme yapı elemanının kalıbı içinde hazırlanmaktadır
  4. Ankrajları yerleştirin: Ankraj çubukları veya levhaları ankraj yuvalarına yerleştirilir. Çubukların veya levhaların yerleştirilmesi sırasında, ankrajların doğru konumda ve yükseklikte olduğundan emin olunmalıdır.
  5. Beton dökün: Ankraj çubukları veya levhaları yerindeyken, beton dökülür. Beton, ankrajların yerleştirildiği yuvaları doldurur ve ankrajların betonarme yapı elemanlarına güçlü bir şekilde tutunmasını sağlamaktadır.
  6. Ankrajların sertleşmesini bekleyin: Beton sertleşene kadar ankrajların hareket ettirilmesi veya çıkarılması önerilmez. Betonun sertleşmesi genellikle 28 gün kadar sürer, ancak yapı malzemesi ve çevre koşullarına bağlı olarak süre değişebilmektedir.

Ankrajlar, doğru şekilde tasarlanmış ve monte edilmiş olmalıdır. Ankraj imalatı, mühendislik hesaplamalarını içerir ve ankrajların yük taşıma kapasitesini belirleyen birçok faktör vardır. Ankrajların doğru şekilde imal edilmesi ve monte edilmesi, yapıların güvenliği ve sağlamlığı için hayati öneme sahiptir.



Diğer Yazılar

admin 0 Yorumlar
Mar 17 2023
Ankraj Çeşitleri ve Faydaları

Ankraj nasıl yapılır

Ankraj, bir yapı elemanının betonarme bir yapıya veya bir zemine bağlanması için kullanılan bir donanım çeşididir. Yapı elemanlarını güvenli bir şekilde sabitlemek için çeşitli ankraj çeşitleri kullanılmaktadır. Bu çeşitler arasında mekanik ankrajlar, kimyasal ankrajlar, kalıcı ankrajlar, pasif ankrajlar ve hidrolik ankrajlar bulunmaktadır.

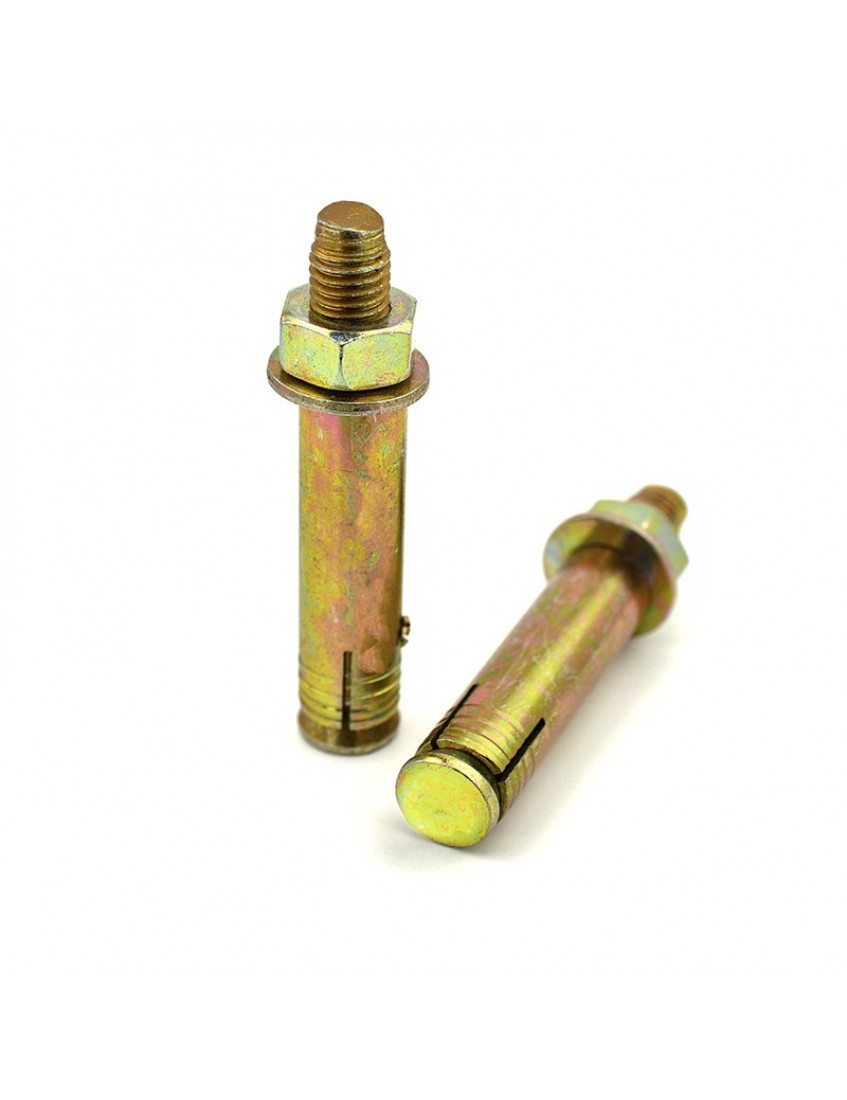

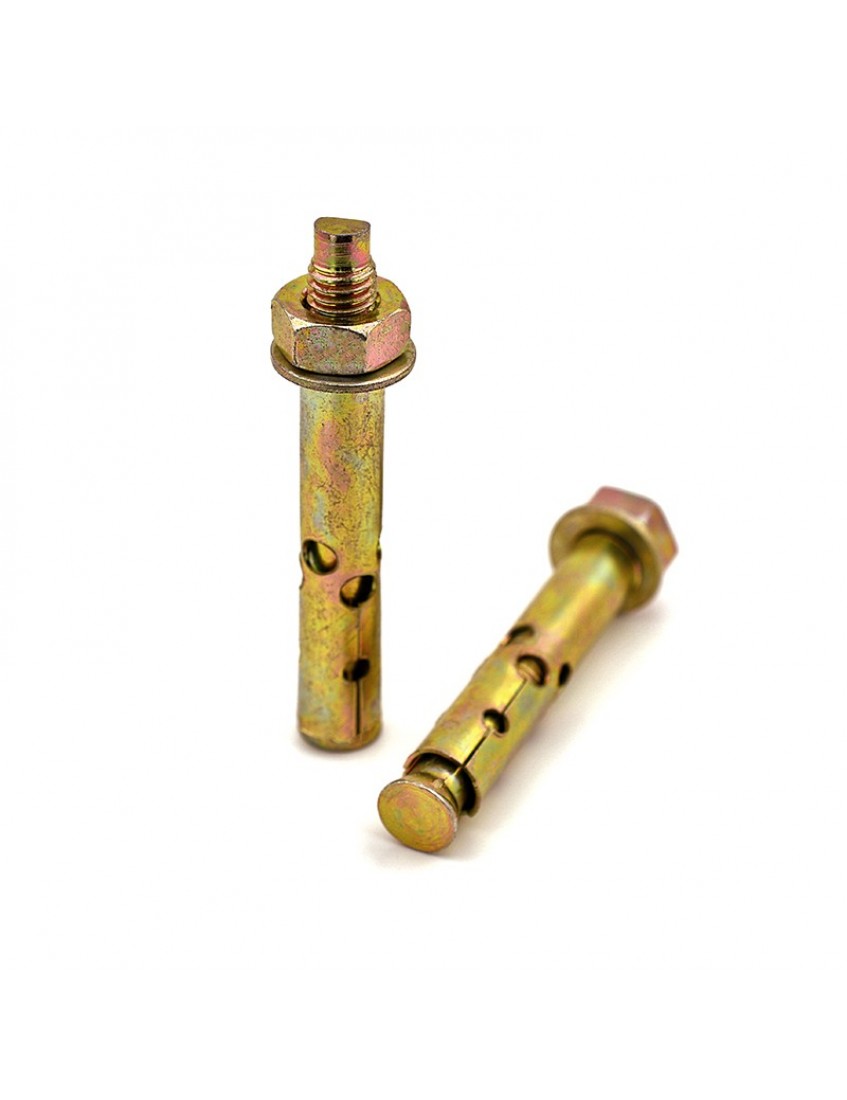

Mekanik Ankrajlar

Mekanik ankraj, yapısal olarak bir cıvata veya somun benzeri bir donanım kullanılarak uygulanır. Cıvatalar, somunlar ve ankraj plakaları, yapıyı taşıyan yapı elemanlarına sabitlenir ve istenilen güvenlik sağlanmaktadır. Mekanik ankraj, çelik malzemeden yapılır. Çelik malzemeler, yüksek mukavemete sahip olmaları nedeniyle daha sık tercih edilmektedir. Mekanik ankraj, diğer ankraj çeşitlerine göre daha hızlı ve kolay uygulanabilmektedir.

Kimyasal Ankrajlar

Kimyasal ankrajlar, yapı elemanlarının betonarme bir yapıya veya bir zemine sabitlenmesi için sıklıkla kullanılan bir ankraj çeşididir. Bu ankrajlar, betona enjekte edilen bir kimyasal madde sayesinde yapı elemanlarına sıkı bir şekilde bağlanır. Kimyasal ankrajlar, yüksek dayanım sağlayan çeşitli malzemelerle yapılır ve çeşitli yüklerin güvenli bir şekilde aktarılmasını sağlanmaktadır.

Hidrolik Ankrajlar

Hidrolik ankrajlar, ağır yüklerin taşınması için kullanılan bir ankraj çeşididir. Bu ankrajlar, iki veya daha fazla hidrolik piston kullanarak yapı elemanlarını sabitlemek için tasarlanmıştır. Hidrolik ankrajlar, çeşitli yüklerin güvenli bir şekilde aktarılmasını sağlar ve sıkı bir bağlantı sağlar. Bu ankraj, harç ile birlikte kullanılmaktadır. Harç, kısa bir süre içinde sertleşir ve kayaları veya diğer yapı elemanlarını sabitler. Hidrolik ankraj, yapının çevresindeki zeminin yapısına bağlı olarak farklı boyutlarda uygulanabilmektedir.

Kalıcı Ankraj

Kalıcı ankrajlar, yapı elemanlarını bir arada tutmak için kullanılan ve tamamen sabitlenmiş bir ankraj türüdür. Genellikle çelik çubuklar veya borular kullanılarak yapı elemanlarına sabitlenirler. Bu tür ankrajlar, yapıların dayanıklılığına ve güvenliğine katkıda bulunmaktadır. Özellikle, yapıların sürekli yüklü kalacağı durumlarda kullanılırlar.

Pasif Ankraj

Pasif ankrajlar, yapı elemanlarına uygulanan bir yükleme kuvvetine karşı direnç sağlamak için kullanılmaktadır. Bu ankraj türü, yaygın olarak kaya, beton veya diğer yapı elemanlarına uygulanır. Pasif ankrajlar, yapı elemanlarına uygulanan yükleme kuvvetine karşı direnç sağlar ve yapı elemanlarının hareket etmesini engeller. Bu ankraj türü, yapının dayanıklılığını ve güvenliğini artırır.

Ankrajların Faydaları

Ankrajlar, yapıların dayanıklılığını ve güvenliğini artıran önemli unsurlardır. Aşağıdaki faydaları sağlar:

Yapısal Dayanıklılık

Ankrajlar, yapı elemanlarını bir arada tutar ve yapısal dayanıklılığı artırır. Yapının deprem veya diğer doğal afetlere karşı dayanıklılığı artar.

Güvenlik

Ankrajlar, yapı elemanlarının hareket etmesini engeller ve dolayısıyla insanların güvenliğini sağlar. İnsanların binaların içinde güvenle dolaşmalarına olanak tanır.

Maliyet

Ankrajlar, yapıların bakım maliyetlerini azaltır. İyi bir şekilde kurulduklarında, yapı elemanlarının hareket etmesini engeller ve bu da hasar riskini azaltır. Böylece, yapının ömrü uzar ve daha az bakım gerektirir.

Esneklik

Ankrajlar, farklı yapı elemanlarına uygulanabilen farklı tiplerde mevcuttur. Bu da yapı tasarımcılarına, yapı elemanlarını farklı şekillerde ve farklı malzemelerle bir araya getirme esnekliği sağlar.

Uygulanabilirlik

Ankrajlar, farklı yapı türleri için uygulanabilmektedir. Betonarme, çelik, ahşap ve diğer yapı malzemeleri ile kullanılabilirler.



Diğer Yazılar

admin 0 Yorumlar
Mar 9 2023

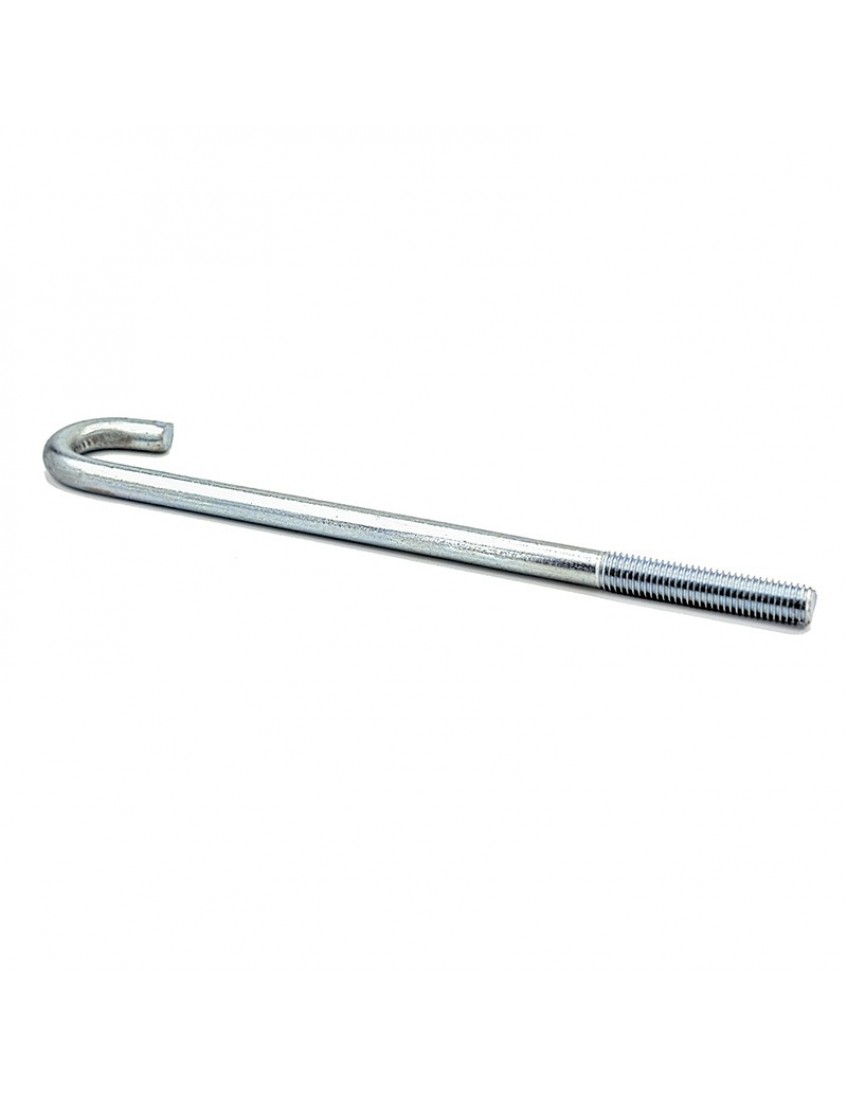

Ankraj demiri ne ise yarar?

Ankraj Demiri

Zemine yerleştirilmek istenen bir parçanın esnekliğini ortadan kaldırarak sağlam bir şekilde zemine oturmasına yardımcı olan ankraj, kelime anlamı olarak demirleme sabitleme anlamı taşımaktadır. Ankraj, genellikle çelik donatıların beton benzeri malzeme ya da ortamlara yerleştirilmesi işlemidir. Bu işlem, belirli bir açı ile açılmış deliklere beton enjeksiyonu yapılarak gerçekleştirilir.

Ankraj Demiri Çeşitleri

Ankraj demiri ise, kademeli gövde yapısı sayesinde zemine basit bir şekilde tutturulan ankrajın bir çeşididir. Dolu ankraj demiri ve boş ankraj demiri olmak üzere iki çeşidi bulunmaktadır. Korkuluk sistemlerinde sağlamlık ve güvenlik nedeniyle sıklıkla kullanılmaktadır. Ankrajın temel amacı, demir ve çelikten yapılmış inşaat malzemelerinin beton içerisine yerleştirilmesidir.

Ankraj Demiri Kullanım Alanları

Ankraj, mühendislik ve inşaat alanlarında sıklıkla kullanılan bir terimdir ve özellikle inşaat sektöründe yapıların deprem gibi doğal afetlere karşı güvenli olmasını sağlar. Fore kazık ankraj sistemi gibi farklı ankraj çeşitleri mevcuttur ve derin temellerle inşa edilecek yapıların yüklerini, zayıf zeminlerden güçlü zemine taşımak için kullanılırlar.

Ankraj demiri ise, özellikle yeraltı otoparkları ve yeraltı ulaşım güzergahlarında kullanılmakta olup, güçsüz zeminlerde çökmeye engel olur. Barajlarda ise yükseltme işlemlerinde veya denizin kıyı şeridine vuran dalgaların iskelelere zarar vermesini önlemek için tercih edilebilir.

Ankraj, farklı inşaat projelerinde kullanılmaktadır. Özellikle yüksek binalar, köprüler, barajlar, tüneller ve yeraltı yapıları gibi büyük projelerde kullanımı yaygındır. Bunların yanı sıra, yüzme havuzları, korkuluklar, çitler ve asansörler gibi daha küçük ölçekli projelerde de kullanılmaktadır.

Kullanımının Temel Amacı

Ankraj, çeşitli inşaat ve mühendislik projelerinde kullanılan bir sabitleme yöntemidir. Temel amaç, zemine oturtulmak istenen parçanın esnekliğini ortadan kaldırıp sağlam bir şekilde zemine oturmasını sağlamaktır. Bu sayede yapıların dayanıklılığı ve güvenliği artar.

Ankraj, farklı malzemeler kullanılarak yapılabilmektedir. Örneğin, çelik ankraj, beton ankraj ve fiber ankraj gibi seçenekler mevcuttur. Yine de, en çok tercih edilen malzeme çeliktir. Çelik ankrajlar, çelik donatıların yerleştirilmesi için kullanılır.

Ankraj, inşaat projelerinde kullanımıyla birlikte bazı avantajlar da sağlamaktadır. Özellikle deprem ve diğer doğal afetlere karşı yapıların güvenliğini artırır. Ayrıca, yapıların dayanıklılığını artırarak daha uzun ömürlü olmasını sağlar. Ancak, ankrajın yanlış kullanımı veya eksikliği, yapıların dayanıklılığı ve güvenliği konusunda risk oluşturabilir.

Sonuç olarak, ankraj, inşaat ve mühendislik projelerinde kullanılan bir sabitleme yöntemidir. Farklı malzemeler kullanılarak yapılabilen ankrajlar, dayanıklılık ve güvenlik için yapılarda önemli bir rol oynamaktadır.



Diğer Yazılar



admin 0 Yorumlar
Şub 5 2023
Ankraj Nedir? Ankraj Yapım Yöntemleri Nelerdir?

Ankraj Nedir?

Yığma betonarme yapı ve binalarda güvenlik amaçlı çelik donatı elemanlarının beton içerisine bağlanması işlemine ankraj denilmektedir. Ankraj işleminin ana görevi üzerlerindeki gerilme kuvvetini zemine iletmektir. Fransızcada ancrage “demirleme”, İngilizcede anchor “çapa” kelimelerinden türemiştir. Fransızcada ancre “gemi demiri, çapa” sözcüğünün aldığı son ek “age” ile türetilmiştir. Türkçe’de ise ankraj olarak kullanılmaktadır.

Ankraj Yapım Yöntemleri

Betonarme yapı üzerinde açılmış deliklere yerleştirilen ankrajlar cıvatalarının sıkılması ve ardından genleşmesiyle ankraj deliğini kapatırlar. Böylece ankrajın üzerlerine gelen gerilme kuvveti, çelik donatı ile delik arasında oluşan sürtünme kuvvetleri aracılığıyla taşınmaktadır.

Açılan ankraj deliklerine yerleştirilen çelik donatının korozyona karşı korumalı olması ve belli açılarla yerleştirilmesi önemlidir. Yerleştirilme işleminde beton enjeksiyonu uygulanmaktadır. Ankrajlar zemin üzerinde oluşan gerilme kuvvetini ileterek yapının güvenli hale gelmesini sağlamaktadırlar.

Çelik donatı ve betonun birleştirileceği zaman taze betona uygulanan ankraj, uygulaması kolay olduğundan çoğu zaman da sertleşmiş beton üzerine uygulanmaktadır.

Ankraj Uygulaması

Betonarme yapıların güvenlk unsurları olan ankraj yöntemi genel anlamda aşağıda belirtilen adımlarla yapılmaktadır.

  • Ankraj uygulanacak bölüm beton üzerinde matkap vb araç ile delinmelidir.
  • Delik içerisinde kalan beton parçacıkları delikten sıkılan hava vasıtasıyla çıkarılıp temizlenmelidir.
  • Ankraj için açılan deliğe kimyasal yapıştırıcı epoksi sıkılmalıdır.
  • Ardından deliğe çelik veya demir donatı yerleştirilmektedir.
  • Son adım ise epoksinin kuruyup direnç kazanması beklenmektedir.

Beton Ankrajı Nasıl Yapılır?

Ankraj beton zeminlerde sık kullanılmaktadır. Zemin üzerine belirli açılarda delikler açılmaktadır. Bu deliklerin içine hava sıkılarak, toz parçaları ve beton kırıntıları temizlenmelidir. Temizlenmiş deliklerin içerisine yapıştırıcı (epoksi) sıkılır. Ardından deliklerin içerisine çelik veya demir donatılar yerleştirilmektedir.

Zemin Ankrajı Yapılışı

İnşaat alanında tercih edilen ankrajın en sık kullanım alanı zemin ankrajı tipidir. Zemin ankrajı kendi içerisinde ikiye ayrılmaktadır.

Pasif Ankrajlar

Tek başına yük taşıyamayan ankraj tipi olup, yük taşınabilmesi için zeminin ankrajla hareket etmesi gerekir.

Öngermeli Ankrajlar

Büyük hareketleri düşük seviyeye indirgeyen ankraj çeşitidir. Bu  ankraj tipi, geçici ve kalıcı ankrajlar olarak ikiye ayrılmaktadır. İnşaat sırasında uygulanan ve kısa süre katkı sağlayan ankrajlar, geçici ankrajdır. Ortalama olarak iki sene ömrü vardır. Kalıcı ankrajlar ise, kazı ve yapı alanlarında sürekli destek sağlarlar. Bu ankrajın yaklaşık ömrü 75-100 yıldır.

Ankraj Uygulamasında Kullanılan Elemanlar

  • Plaka
  • Kama
  • Kafa
  • Çelik Halat
  • Ankraj Kökü
  • Merkezleyici
  • Koruge Boru
  • Ayırıcı
  • Enjeksiyon

Ankraj Uygulamasının Faydaları

Özellikle inşaat alanında güvenlik ve ekonomi sağlayan ankrajın faydaları oldukça fazladır. Ankraj kullanmanın en önemli ana sebebi betonarme yapılardaki güvenlik konusudur. İnşaat maliyetleri düşünüldüğünde ankraj uygulamasının maliyet anlamında da faydası vardır. İnşaat zeminlerinde ani durumlarda alternatif çözümler üretilmesinde rol oynar.



Diğer Yazılar

admin 0 Yorumlar
Kas 10 2022
Öngermeli Ankraj Nedir?

Öngermeli Ankraj

Öngermeli ankrajlar sadece gerilim ankrajlarıdır. Kesme kuvvetleri için değil, çekme kuvvetleri için kullanılmaktadır.

Beton tam yük taşıma kapasitesine ulaşmadan önce öngermeli ankrajlar betona gömülmelidir. Bunun nedeni, öngermeli çeliğin yorulmaya karşı hassas olmasıdır. Betona gömülmeden önce gergin durumdaysa, zamanla tekrarlanan yükleme nedeniyle çeliğin zayıflaması anlamına gelir. Bunu yapmanın en iyi yolu, ön gerilim ankrajını bir taze beton tüpüne gömmektir. Ancak gerekirse önceden sertleştirilmiş betonun içine de yerleştirilebilir.

Öngermeli ankrajlar, en zorlu koşullara dayanmalarına yardımcı olmak için otoyollarda, yüksek binalarda ve köprülerde kullanılır. Buna ek olarak benzinlikler ve büyük şirketlerde düşük maliyeti sebebiyle sık tercih edilmektedir.

Ayrıca, döşeme levhasını yerinde tutmak için yüksek binalarda kullanılırlar. Öngermeli Ankrajlar, sıkıştırarak ve gererek çalışır, böylece rüzgardan kaynaklanan hareket, ankrajların çatlamasına neden olmaz.

Öngermeli Ankrajların Avantajları ve Dezavantajları

Öngermeli ankraj, binalar için beton yığına destek sağlayan çelik bir yapıdır. Öngermeli ankrajlar, geleneksel ankrajlardan daha ucuz oldukları için avantajlıdır. Ankrajlar ayrıca geleneksel ankrajlarda büyük bir sorun olan korozyona karşı daha dirençli olma avantajına sahiptir. Bununla birlikte, öngermeli ankrajların dezavantajları da vardır. Bunları düzgün bir şekilde nasıl kuracağını bilen daha az insan var. Ayrıca kurulum için daha fazla işçilik ve maliyet gerektiriyor. Bu onların avantaj ve dezavantajlarından bazıları diğerleri ise şöyle:

Daha yüksek mukavemet kapasitesi darbe

Titreşime karşı daha iyi direnç

Gibi maddeler diğer avantajlarıdır. Bunun yanında bir de dezavantajları vardır.

Bununla birlikte, öngermeli ankrajın bir diğer dezavantajı, kurulum maliyetini artıran kurulum için özel ekipman gerektirmesidir.

Ön Germe Sistemli Farklı Beton Yapı Çeşitleri:

– Enerji santralleri

– Petrokimya ve petrol rafineri tesisleri

– Büyük endüstriyel ve ticari binalar

– Köprüler ve üst geçitler

– Stadyumlar ve arenalar gibi endüstriler

– Prekast beton yapılar gibi çeşitli kullanım alanları ve bölgeleri bulunmaktadır.

Öngerilmeli ankrajlar, nispeten ucuz bir malzeme olduğu için diğer inşaat malzemelerine göre doğal avantaja sahiptir. Aynı zamanda dayanıklı, ateşe dayanıklı ve hava etkilerine karşı dayanıklıdır.

Diğer Yazılar



admin 0 Yorumlar
Tem 12 2022
Ankraj Nedir? Nasıl Yapılır?

Kökeni İngilizce anchor kelimesinden gelen ankraj, genel olarak ifade edildiğinde sabitleme anlamı taşımaktadır. Teknik olarak ankraj nedir sorusuna cevap verecek olursak; inşaat sektöründe betonarme yapı içerisinde kullanılan çelik yada demir malzemelerin beton içerisine sabitlenmesidir.

Detaylı olarak ifade etmek gerekirse, beton yüzeylere farklı açılarla açılmış deliklere, mukavemeti güçlü paslanmaz çelik malzemeli ön germeli halatlara, beton enjeksiyonu yapılarak oluşturulan işlemdir. Bu ankrajlar, üzerine uygulanan gerilme kuvvetini zemine iletirler.

Ankraj Nasıl Yapılır?

Ankrajda hedeflenen, beton zeminde açılmış bir deliklerin içerisine çelik ya da demir donatıların yerleştirilip, gerilme kuvvetini zemine ulaştırmalarıdır. Ankraj işlemi uygulanırken;

  1. Yüzeye matkap ile deliklerin açılması,
  2. Açılan delik içerisindeki parçacıklardan arındırılması,
  3. Açılıp temizlenen deliklere filiz ekme epoksi işlemi uygulanması,
  4. Enjeksiyon yapılmış deliklere çelik ya da demir yerleştirilerek işlemin tamamlanması.

Ankraj Elemanları Nedir ve Nerede Kullanılır?

Ankraj laması, ankraj kulağı ve ankraj demiri gibi ankraj elemanları; güvenlik ve yüksek mukavemet için bazı elemanlardan destek alabilmektedir. Güvenlik amaçlı saplama elemanlarından, yüksek mukavemet gereken alanlarda ise gijon elemanlarından destek alınmaktadır.

  • Zayıf zeminlerde çökme gibi olumsuz durumları önlemek,
  • Yeraltındaki yol ve otoparkların inşaatlarında
  • Baraj inşaatlarında
  • İskele inşaatlarında
  • Derin kazılardaki çalışanların güvenliği amaçlı
  • Betonarme yapılarda depreme karşı önlem amaçlı kullanılmaktadır.

Ankrajın Yararları

Kalabalık nüfusa sahip bölgelerdeki kazılar güvenli ve daha ekonomik olarak yapılmaktadır. Dolayısıyla arka dolgu ihtiyacı ortadan kalkmaktadır. Yatayda kazı alanı azaldığından; yol, elektrik, su gibi şebeke tesisatlarının zarar görmesi engellenmektedir. Dolayısıyla çaplı kazı alanlarında zeminde zedelenme azalmaktadır.

Zemin Ankrajı Nedir?

Zemin ankraj işleminde, zemin içerisine konumlanan çelik donatılar, gerilme ile oluşan çekim kuvvetini zemine ileterek direnme gücünü arttırmaktadır. Zeminde açılan deliklere toron ve tendon adı verilen adı verilen güçlü çubuklar çimento vasıtasıyla sabitlenmektedir. Diğer uçları ise plakalar vasıtasıyla duvarlara birleştirilmektedir. Derin kazılarda perde beton arkasındaki zeminin direnme gücü arttırılarak zemin ankrajı ile güvenliği arttırılmaktadır.

Zemin ankrajı 3 ana aşamadan oluşmaktadır.

Tendonların bağlantı yapıldığı kısımlara ankraj kafası denilmektedir. Zeminde açılan deliklere yerleştirilen tendon çubukları, beton enjeksiyonuyla yerleştirilmektedir. Bu kısımlara hidrolik sistemler ile öngerme uygulanmaktadır. Germe kafası, sıkıştırıcı kama, taşıyıcı plaka gibi parçalardan oluşmaktadır.

Serbest ankraj boyu, ankraj kafası ve ankraj kökü arasındaki bölgedir. Bu bölgede yer alan tendon veya toronlar plastik malzemeler ile sarılmalıdır. Bu malzemeye koruyucu yaka denir. Amacı, ankrajda uygulanan enjeksiyonun serbest boy içinde yer alan halatlara ulaşmadan kök kısma erişimini sağlar.
Ankraj kökü, delik açılan kısım ile serbest boy arası olan, halatların enjeksiyon ile doldurulmasından oluşan kısımdır.

Zemin Ankrajı Nasıl Yapılmaktadır?

Yüksek derinliğe sahip inşaat alanları etrafındaki yapılara zarar vermeden güvenlik sağlamak için öngermeli ankraj (geçici ankraj) ve kalıcı ankraj uygulanmaktadır. İnşaat alanında açılan çukurun kapatılana kadar su basması gibi durumları önlemek amaçlı geçici ankraj uygulanmaktadır.

Kalıcı ankraj ise açıkta kalan derin kazıların desteklenmesi için kullanılmaktadır. Teknik kurallar yönünden hassas olunması gereken bir modeldir. Aksi halde ilerleyen zaman içerisinde güvenlik riskleri doğurabilmektedir.

Öngermeli ankrajlarda;

  • Yüzey üzerindeki delikler 10-30 derecelik açılarla delinmelidir.
  • Eğer açılan kuyularda su yada çamur varsa bunlardan arındırılmalıdır.
  • Açılan kuyular kaliteli çimentolar kullanılarak beton enjeksiyonu yapılmalıdır.
  • Ankraj kafası, plakası ve grip elemanları montajlanarak germe işlemi uygulanır.
  • Gergi işlemi germe makineleri ile yapılarak uygulama tamamlanmalıdır.

Benzer Yazılar

admin 0 Yorumlar
Haz 1 2022
Ankraj Demiri Nedir?

Ankraj Nedir? Ankraj Demiri Ne İşe Yarar?

Zemine oturtulmak istenen parçanın esnekliğini ortadan kaldırıp sağlam bir şekilde zemine oturmasına ankraj denir. Kelime anlamı olarak demirleme sabitleme anlamı taşıyan ankraj yada ankraj demiri kelimesi köken olarak Fransızca ancrage kelimesinden gelmektedir. İngilizce ise bir nesneyi sabitlemek anlamında Anchorage kelimesinden türetilmiş anchor bar, anchoring iron olarak kullanılmaktadır.

Ankraj Nedir?

Çelik bir teçhizatın, beton benzeri malzeme ya da ortam içerisine yerleştirilmesi işlemi ankraj olarak adlandırılmaktadır. Çelik donatılar tercih edildiğinden çelik ankraj adı da kullanılmaktadır. Donatının yerleştirileceği yerde belirli bir açı ile açılmış deliklere beton enjeksiyonu yapılmaktadır.

Ankraj Nerede Kullanılır?

Ankraj genel olarak bir unsuru bir yere güvenli bir şekilde sabitleme anlamını taşımaktadır. İnşaatlar da betonarme olarak ifade edilen unsurların çelik donatılara bağlanılması ve sabitlenmesi. Bir çok farklı ankraj çeşidi mevcuttur. Bunlar arasında sertleşmiş betona yapılan ankraj, öngermeli ankraj, kalıcı ankraj, fore kazık gibi… Aynı zamanda ankrajın bir diğer adı demir pim olarak geçen bir demir çeşididir. En çok mühendislik ve inşaat alanlarında kullanılan bir terimdir. Özellikle inşaat sektöründe yapıların deprem gibi doğal afetlere karşı güvenli olmasını sağlamaktadır.

Yani burada ki temel amaç, demir ve çelikten olan inşaat malzemelerinin beton içerisine yerleştirilmesidir. Bu beton içerikler bilindiği üzere duvar veya kolonlar olarak geçmektedir. Bu işlem, zeminler de açılan deliklere, yüksek dayanımlı özel çelik malzemelerden yapılmış halat grubunun yerleştirilip beton enjeksiyonunun yapılmasıdır. Bu ifade mühendislikte geçen bir ifadedir. Gevşek zeminler de, yer altı otoparkların da, barajlar da, kazılar da, yer altı ulaşım alanların da çokça kullanılmaktadır. Temel amacı dayanıklı yapıların oluşturulmasıdır.

Örneğin fore kazık en çok uygulanan yapım yöntemlerinden biridir. Taban alanın; belirlenen ölçülerde dairesel kesitli delgi yapılıp, demir donatı yerleştirilerek beton dökülmesine fore kazık ankraj sistemi denilmektedir. Günümüzde depreme dayanıklı yapıların inşası için fore kazık sistemi uygulanmaktadır. Derin temellerle inşa edilecek yapıların yüklerini, zayıf zeminlerden güçlü zemine taşımak için fore kazık kullanılmaktadır.

Ankraj Demiri Ne İşe Yarar?

Kademeli gövde yapısı sayesinde zemine basit bir şekilde tutturulan ankraj demirlerinin 2 çeşidi vardır. Bunlar dolu ankraj demiri ve boş ankraj demiridir. Genellikle korkuluk sistemlerinden sağlamlık ve güvenlik nedeniyle kullanılmaktadır. İsteğe göre iç vidalı ankraj demiri ya da dış vidalı ankraj demiri üretimi yapılabilmektedir.

Ankraj, güçsüz zeminlerde çökmeye engel olur. Örneğin yer altında bulunan otoparklarda veya yeraltı ulaşım güzergahlarında kullanılmaktadırlar. Barajlarda yükseltme, denizin kıyı şeridine vuran dalgalarının iskelelere zarar vermemesi amacıyla ankraj tercih edilmektedir.

Kimyasal Ankraj (Epoksi) Nedir?

Tıpkı ankraj demirinde olduğu gibi zemine güçlü ve basit bir şekilde tutturmak için kimyasal ankraj çeşitleri de kullanılmaktadır. Piyasada epoksi olarak da geçmektedir. Kendine has yapısı sayesinde güçlü tutunma sağlayan kimyasal dübel çok hızlı bir şekilde betonlaşma sağlayan yapısı sayesinde ankraj demirini zemine ya da duvarlara sabitlemektedirler. Çok kısa süre içerisinde betonlaşan yapısı ile ankraj demiri gövdesi üzerindeki kademelerine tutunarak zemine sabitleme yapar.

Benzer Yazılar

admin 0 Yorumlar
Mar 14 2022
Fore Kazık Uygulaması

Fore Kazık Nedir?

Zemin yapısının zayıf olduğu yerlerde, inşaat yüklerini sağlam zemin ile buluşmasını amaçlayan sisteme fore kazık uygulaması denilmektedir.  Teknik olarak; zemin dairesel kesitli delgi ile delinerek, içine yerleştirilen donatının beton ile güçlendirilmesidir. Fore kazık düşey zemin elemanlarından biridir. Yurdumuzda uygulanan fore kazık uygulamasında sıklıkla 65-80-100-120-150 cm çap, 0-50 metre derinlik oranları tercih edilmektedir.

Fore Kazık Uygulaması Aşamaları

İnşası yapılacak yapı ve çevresi kapsamlı araştırılarak kullanılacak kazık uygulaması tespit edilerek uygulama projesi hazırlanır. Ardından belirlenen çap ve derinlikte uygun teçhizat ve fore kazık makinesi ile kuyu açılmaktadır. Kuyu açımı öncesi demir donatıların tamamlanmış ve beton bağlantılarının yapılmış olması önemli bir ayrıntıdır. Aksi halde fore kazık kuyuları bekleme nedeniyle kuyunun göçmesine ve tekrar kuyu açılması gibi zaman ve maliyet artışına sebep açabilmektedir. Kuyu için hazırlanan demir çubuklar kuyuya yerleştirilerek kuyuya beton dökümü yapılarak fore kazık uygulaması tamamlanır. Su olan zeminlerde betonun su ile karışmasını önlemek ve suyu zemine çıkarmak için beton döküm aşamasında tremi borusu kullanılmaktadır. Borunun üzerinde bulunan betonu besleme hunisi fore kazığın en altını doldurmak için kullanılmaktadır. Kolay birleşip ayrılabilen borulardır. Talebe göre farklı ölçülerde imalatı sağlanabilmektedir. Döküm tamamlandıktan hemen sonra tremi borusu yada kullanıldıysa kılıf borusu hızlı bir şekilde geri çekilmektedir.

Mini Kazık Uygulaması

Temel veya derin kazılarda düşey yer değiştirmelerde, yapıların dönmeye karşı güvene alınması için yapılan fore kazık sistemin düşey elemanları ise Mini Kazık ve ankraj uygulamalarıdır. Ayrıca Ankraj hakkında zemin ankraj nasıl uygulanır başlıklı konumuzu okuyabilirsiniz. Fore kazık ile hemen hemen aynı uygulamalara sahip olan mini kazık uygulaması çap boyutu 45 cm’e kadar olan durumlarda kullanılmaktadır. Fore kazık uygulamasında çap 65-150 cm olduğundan makinaları da oldukça büyük alan kaplamaktadırlar. Ancak küçük dar inşaat alanlarında bu makinaların kullanımında zorluklar yaşanmaktadır. Bu tip durumlarda küçük oluşu nedeniyle fore kazık makinaları tercih edilmektedir. Hatta bina içi alanlardaki ihtiyaç olan kazık sistemleri için micro kazık ya da mini kazık uygulamaları tercih edilmektedir.

Fore Kazık Fiyatları

Fore kazık uygulamasında maliyet belirlenirken bazı başlıklara göre fiyat belirlenmektedir. Bunlar: kazık miktarı, kazık çapı, demir donatının ayrıntıları ve işçiliktir. kazık hesabı zemin taşıma gücü özelliğine göre yapılmakta; kazık ölçüleri ve çeşitleri bu değişkenlere göre belirlendiğinden bu da dolaylı yoldan fiyatı etkilemektedir.

Fore Kazık Avantajları

  • Zayıf zeminlerde inşa edilecek yapıların sağlam zeminlere taşınması,
  • Temel kazma işlemini ortadan kaldırır.
  • Delme işlemi sırasında çevreye rahatsız edici bir durum yaratmaz.
  • Deprem anında binalardaki kolon ve kirişlerin kırılmasını engeller. Güven ve emniyet içinde kalmanız sağlar.
  • Yük taşıma kapasitesi yönünden oldukça avantajlıdır.
  • Yerinde imal edilebildiğinden lojistik gibi maliyet ve zaman kayıpları yoktur.
  • Boyları rahatlıkla uzatılıp kısaltılabilmektedir.
  • Bina altı park alanlarının oluşturulmasını sağlar.
  • Fore kazık makinalarının oldukça fazla olduğundan süre kazandırır.

Benzer Yazılar

admin 0 Yorumlar
Mar 7 2022
Ankraj Çeşitleri ve Faydaları

Kalıcı Ankraj ve Öngermeli Ankraj

Çelik bir teçhizatın, beton benzeri malzeme ya da ortam içerisine yerleştirilmesi işlemi ankraj olarak adlandırılmaktadır. Çelik donatılar tercih edildiğinden çelik ankraj adı da kullanılmaktadır. Donatının yerleştirileceği yerde belirli bir açı ile açılmış deliklere beton enjeksiyonu yapılmaktadır. Bu enjeksiyonda mukavemetli ve korozyona karşı korumalı özel çelik malzemeler kullanılmaktadır. Akla Ankraj nerede kullanılır sorusu gelebilir. Genel anlamda ankraj işlemi, yapı elemanlarını betona tutturmak için uygulanır ve üzerine uygulanan gerilme kuvvetini tabana ilettiklerinden zayıf tabanlarda çökmeye engel olmaktadırlar. Özellikle yeraltında açılan otopark, sığınak veya büyük barajlarda ankraj en çok tercih edilen işlemlerden biridir.



Ankraj Çeşitleri

Beton yüzeye uygulanan ankrajlar Amerika da bulunan American Concrete Institute tarafından yerleştirme zamanı ve yerleştirme şekline göre ankraj çeşitleri 2’ye ayrılmıştır. Bunlar sertleşmemiş betona yapılan ankrajlar (cast in place anchors) ve sertleşmiş betona yapılan ankrajlar (past installed anchors).

1-Sertleşmiş Betona Yapılan Ankraj

En çok tercih edilen yöntem sertleşmiş betonda önceden açılmış ankraj deliklerine uygulanmasıdır. Bu yöntemde kimyasal yapıştırıcılar kullanılarak kimyasal bağlı ankraj, harç kullanılarak harçlı ankrajlar ve mekanik ankrajlar tercih edilmektedir. Ankraj işlemi; ankrajın deliği, çelik halat, kafa, plaka, grip (kama), merkezleyici, ayırıcı, koruge boru, enjeksiyon, ankrajın kökü parçalarından oluşmaktadır.

2-Öngermeli Ankraj

İnşaatlarda öngermeli ankraj ve kalıcı ankraj uygulamaları yapılmaktadır. Öngörmeli ankraj özellikle inşaat alanında etraftaki yapıları güvene almak için bazen geçici yani öngermeli ankraj uygulanmaktadır. Sabit olarak düşünülen yapılarda ya da açıkta kalacak derin kazıları desteklemek için kalıcı ankrajlar kullanılmaktadır. Ankraj uygulamaları genellikle; fore kazık ankraj, mini kazık ankraj, perde ankraj ve püskürtme beton ankraj olarak tercih edilmektedir.

Öngermeli ankraj aşamalarını incelersek;

  • Delgi işlemi projedeki ölçülere göre belirlenen derecelerde açılarla uygulanır.
  • Çelik halatlar hazırlanır.
  • Kuyularda su olması durumunda kılavuz sistemi ile su ve çamurdan arındırması
  • Açılan kuyular kaliteli çimentolarla veya kimyasal yapıştırıcılarla enjeksiyon uygulanır.
  • Kafa, ankraj plakası, grip elemanları montajlanarak germe işlemi
  • Projede belirtilen yüklerde germe makinesi ile gergiler uygulanarak öngerme ankraj işlemi tamamlanır.

Fore Kazık

Örneğin fore kazık en çok uygulanan yapım yöntemlerinden biridir. Taban alanın; belirlenen ölçülerde dairesel kesitli delgi yapılıp, demir donatı yerleştirilerek beton dökülmesine fore kazık ankraj sistemidir. Günümüzde depreme dayanıklı yapıların inşası için fore kazık sistemi uygulanmaktadır. Derin temellerle inşa edilecek yapıların yüklerini, zayıf zeminlerden güçlü zemine taşımak için fore kazık kullanılmaktadır. Yapım yöntemi ve malzeme türüne göre fore kazık yöntemleri mevcuttur.

Ankrajın Sağladığı Faydalar

İnsanların yoğun olarak yaşadığı bölgelerde inşa edilecek yapıların güvenliği için, derin temellere ihtiyaç duyulmaktadır. Bu gibi durumlarda ankraj hem güvenli ve hem ekonomik çözümler sunmaktadır. Üstelik beklenmeyen olumsuz durumlara karşı esnek çözümler sağlamaktadır.

Zayıf zeminlerde çökme gibi sorunları engellemektedir. Aynı zamanda deprem gibi nedenlerden dolayı hasar görmüş yapıların güçlendirilmesinde, yapılara taşıyıcı elemanlar eklenmesinde ankraj uygulamaları kullanılmaktadır.

Derin kazı yapılan bölgenin etrafındaki yapılara zarar vermeden güvenliğini sağlamak üzere öngermeli ankraj (geçici) ve kalıcı ankraj uygulanmaktadır. İnşaat alanında açılan çukurun kapatılana kadar su basması gibi durumları önlemek amaçlı geçici ankraj uygulanmaktadır.

Benzer Yazılar

admin 0 Yorumlar
Mar 30 2021
Ankraj Çeşitleri Nelerdir?

Ankraj çeşitleri nelerdir?

Ankraj, yapı elemanlarını betona tutturma ve demirleme amaçlı kullanılmaktadır. Bu elemanlar üzerine uygulanan gerilme kuvvetini tabana iletmektedir. Farklı tipte ankraj çeşitleri mevcuttur. Aynı zamanda saplama olarak da bilinmektedir.

Ankraj Çeşitleri
Ankraj Çeşitleri

Kullanım amaçlarına göre 2’ye ayrılırlar.

Pasif ankraj; zeminin ankraja hareket etmesi ile yük taşırlar. Ön germeli ankraj ise büyük hareketleri daha uygun oranlara düşürmektedir. Genellikle yapıya veya zemin yüzey levhasına çekilerek kullanılırlar.

Öngermeli ankraj; geçici ve kalıcı ankraj olarak ikiye ayrılırlar.
Geçici ankraj; inşaat sırasında uygulanır ve kısa süreli olarak fayda sağlar. Kullanım ömrü yaklaşık iki yıldır.

Kalıcı ankraj ise genelde yapı ve kazı alanlarında kullanılmaktadır. Ortalama kullanım ömürleri 75 – 100 yıl arasındadır.

Ankrajların parçaları; ankrajın deliği, çelik halat, kafa, plaka, grip (kama), merkezleyici, ayırıcı, koruge boru, enjeksiyon, ankrajın köküdür.

Ankrajlar Hangi Alanlarda Kullanılmaktadır?

Ankraj güçsüz zeminlerde çökmeye engel olmaktadırlar. Örneğin yerin altına inşa edilen otoparklarda veya yeraltı ulaşım güzergahlarında kullanılmaktadırlar. Yine barajlarda yükseltme amaçlı kullanılmaktadır. Ayrıca denizin kıyı şeridine vuran dalgalarının iskelelere zarar vermemesi amacıyla ankraj tercih edilmektedir. Deprem ve sismik vakalarda oluşabilecek can kayıplarının önüne geçmek için kullanılmak zorundadır.

Ayrıca ankraj uygulamaları hakkında daha ayrıntılı bilgi almak için zemin ankrajı nasıl uygulanır? yazımızı inceleyebilirsiniz.
